Productdetails:
|
| Model: | hoge nauwkeurigheid 3 duim | Toestelverhouding: | 31:1 |
|---|---|---|---|
| Efficiency: | 40% | Precisie: | 0,05 Graden |
| MOTOR: | Elektrisch, nema, servomotoren | installeer Methode: | Geïnstalleerde verticaal |
| Toepassing: | Geconcentreerde Parabolische Reflectors | Kleur: | zoals gevraagd |
| Markeren: | De parabolische Elektrische Reflector zwenkt Aandrijving,0.05 degree Electric Slew Drive,05 graad Elektrisch zwenk Aandrijving |
||

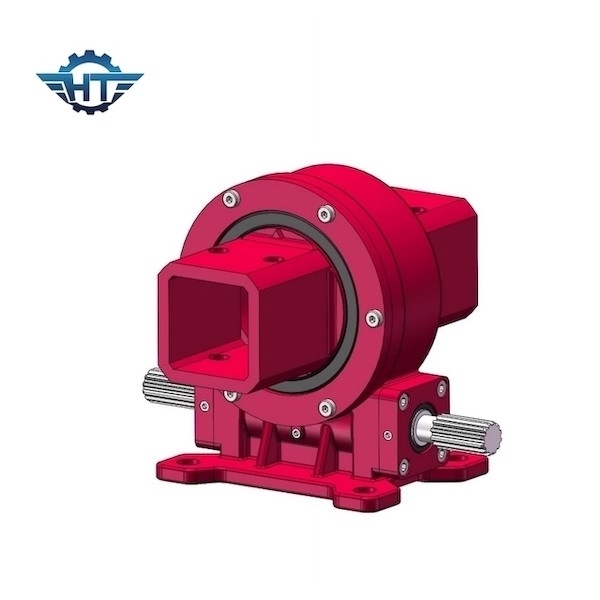

Hoge Precisie 3 Duim Zonne Zwenkende Aandrijvings voor Geconcentreerde Parabolische Reflectors
Beschrijving van de hoge Precisie de Zwenkende Aandrijving
De verticale 5 duim zwenkende aandrijving met hoge precisie zou in parabolische trogelektrische centrales (PTPP) kunnen worden toegepast. Het is een soort ontwikkelde thermische krachtcentrale die elektriciteit kan produceren door de hitte van de zon aan de vloeistof op hoge temperatuur te verzamelen.
Parabolisch door elektrische centrales bestaat uit: parabolische reflectors (spiegels), ontvangersbuis, de structuur van de metaalsteun, volgend systeem dat de zwenkende aandrijving, de sensoren, en de controles omvat. De zwenkende aandrijving is het kerndeel van de volgende eenheid.
VE5 prestatiesparameters
| Model: | verticale 5 duim zwenkende aandrijving |
| Nominaal vermogentorsie: | 962 NM |
| Het overhellen Torsie: | 5000 NM |
| Aslading: | kN 16 |
| Radiale Lading: | kN 27 |
| Het houden van Torsie: | kNm 30 |
| Efficiency: | 40% |
| Precisie: | 0,15 ° |
| Zelfsluitend: | Ja |
| Gewicht: | 18 kg |
VE Modelperformance parameters
| VE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het houden van Torsie (kN.m) | Het overhellen Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (Graad) |
IP | Het werken Tep (℃) | Zelfsluitend | Gewicht (kg) |
| 3“ | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5“ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7“ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8“ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9“ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12“ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14“ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 kg |
| 17“ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 kg |
| 21“ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 kg |
| 25“ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 kg |
Toepassingen
Fresnel CSP systeem
Het Fresnel fotothermische systeem is door de volgende eenheid in het systeem, dat een roterend aandrijvingsapparaat als kern van de volgende eenheid omvat, en de spiegel en de lineaire collector worden geplaatst in de noord-zuid richting. krijg maximum zonnewarmte.
