Productdetails:
|
| Model: | 3 duim | Toestelverhouding: | 31:1 |
|---|---|---|---|
| Toepassing: | Zonne-energie | Plaats van herkomst: | Changzhou, China |
| Bestuurder: | 12/24V DC-motoren | Certificaten: | ISO9001, CE |
| Installatie: | Horizontaal of Verticaal | Onderhoud: | Vrij |
| Kleur: | zoals gevraagd | Weerslag: | 0.1° |
| Markeren: | SE3 elektrisch zwenk Aandrijving,Het kleine Wormtoestel zwenkt Aandrijving,PV het toestel zwenkende ring van de Drijversworm |
||

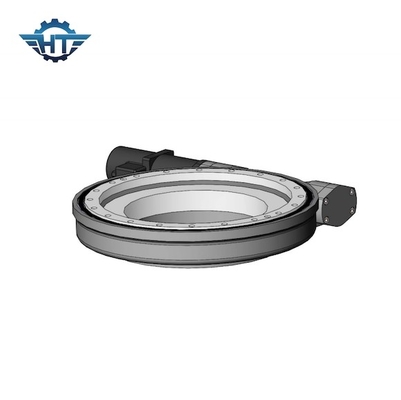

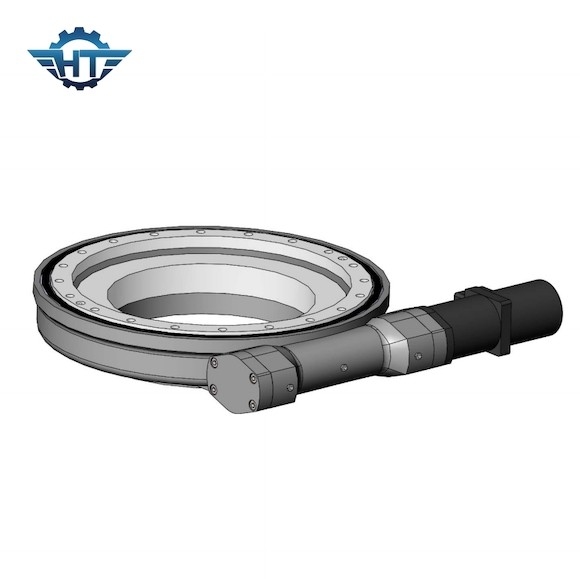

SE3 het kleine Wormtoestel zwenkt Aandrijving met Elektrische Motor voor Enige Aspv Drijvers
Het kleine Wormtoestel zwenkt Aandrijvingsbeschrijving
Zwenk het systeem van de wormaandrijving is een stevig geconstrueerde eenheid die uit een zwenkende ring, een grondplaat en een worm bestaat. Deze eenheid brengt de voordelen van een zwenkende ring en een worm in één eenheid.
Het is geschikt voor toepassingen die langzame omwenteling met een ononderbroken of cyclische beweging geschikt eisen om gecombineerde ladingen te behandelen. Het product is met standaardafmetingen voor het koppelen van een elektrische of hydraulische motor evenals het koppelen van een geheel systeem aan materiaal.
wegens zijn compactheid, hoge starheid en andere vermelde voordelen, wordt een systeem van de wormaandrijving gebruikt in variërend materiaal zoals mobiele assemblageplatforms, satellietsysteem, hydraulische ladingskranen op transportvoertuigen, kleine mariene kranen, verlengbare roterende ladders, in wieleenheden grote mariene poortvervoerders.
Voordelen
1. Omwenteling 360 graden
2. Verbinding van een drijfmotor van de links of rechts kant
3. Tijdens installatie, is het niet noodzakelijk om de tandwieloverbrengingsontruiming aan te passen; dit is reeds plaatste door de producent vóór fabriek
4. Eenvoudige installatie en laag onderhoud
5. Rationeel ruimtegebruik
6. Het toestel is zelfsluitend; daarom is een rem niet noodzakelijk
7. Gemakkelijke en vloeiende methode om te beginnen en op te houden
Parameters van het Zwenken van Aandrijving
| Model | Verhouding | Nominaal vermogentorsie | Het overhellen Torsie | Het houden van Torsie | Aslading | Radiale Lading | Efficiency | Precisie | Zelfsluitend | Gewicht |
| N.m | N.m | N.m | kN | kN | graad | Ja | kg | |||
| 1“ | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
| 3“ | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Ja | 9 |
| 5“ | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 14 |
| 7“ | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 23 |
| 9“ | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 44 |
| 12“ | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 51 |
| 14“ | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Ja | 62 |
| 17“ | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Ja | 85 |
| 21“ | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Ja | 141 |
| 25“ | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 182 |
Toepassingen
Horizontaal enig-as volgend systeem
Het horizontale enig-as volgende systeem dat hoofdzakelijk in de medio en lage breedtegebieden wordt toegepast, verbindt een paar horizontale enige askoorden door een reeks van het drijven van apparaat om het synchrone volgen van veelvoudige koorden te bereiken. De aaneenschakelingsserie kan 6 koorden, 8 koorden, 10 koorden en 12 koorden met module opzettende capaciteit van 20kWp zijn aan 60kWp. De jaarlijkse extra elektriciteitsopwekking is tot 15%~23% in vergelijking met de vaste steun. Toepasselijk in verschillend terrein, zoals woestijn, vlak, landen de vissenvijvers op de helling enz.
