Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Model: | SDE7“ |
|---|---|---|---|
| Toestelverhouding: | 57:1 | Plichtscyclus: | 30 Jaar |
| Type: | dubbele as | Standaardkleur: | RAL9006 |
| Opzettende Bouten: | 6*M10 | HS Code: | 84834090 |
| Markeren: | SDE7 dubbele As Zwenkende Aandrijving,12V de planetarische Versnellingsbak van de Motor Zwenkende Aandrijving,SDE7 het wormtoestel zwenkt aandrijving |
||

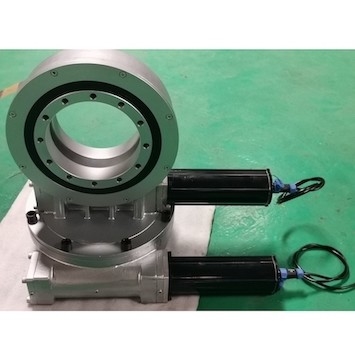

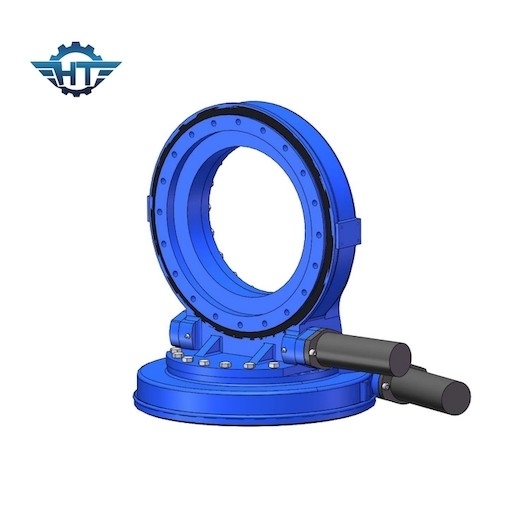

SDE7 de dubbele Versnellingsbak van de As Zwenkende Aandrijving met de Planetarische Motoren van 12V voor Zonnedrijver
De dubbele Beschrijving van de As Zwenkende Aandrijving
Er zijn twee gemeenschappelijke aandrijving en controlearchitectuur voor dubbel-asdrijvers: verdeelde aandrijving en met elkaar verbonden aandrijving. Ongeacht het ontwerp, is de zwenkende aandrijving ongetwijfeld de centrale component van de controleeenheid. De precisie en de starheid van de zwenkende aandrijving zijn nauw verwant aan de veilige exploitatie van het systeem.
De Modelslewing drive performance Parameters van SDE
| SDE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5“ | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7“ | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9“ | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12“ | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14“ | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17“ | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21“ | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25“ | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
De elektrische Parameters van de Toestelmotor
| Motorgegevens | Planetarische Gegevens | ||
| Nominale spanning | 24VDC | Verhouding | 398:1 |
| Geschatte Stroom | 1.3A | Outputtorsie | 43Nm |
| Geschatte Snelheid | 800Rpm | Outputsnelheid | 2Rpm |
| Beschermd Niveau | IP55/65/66 | Lawaai | <60db> |
De aangepaste Diensten
1. Speciaal die ontwerp op verschillende toepassingen en projecten wordt gebaseerd
2. De verschillende types van motoren zouden, zoals hydraulische motoren, stepper motoren, elektromotoren enz. kunnen worden aangepast.
3. De verschillende die kleuren zijn beschikbaar op RAL-code worden gebaseerd; onze standaardkleur is RAL 9006.
