Productdetails:
|
| Structuur: | Compacte versnellingsbak | Model: | VE9 |
|---|---|---|---|
| Versnellingsverhouding: | 61:1 | Efficiëntie: | 40% |
| Precieze: | ≤ 0.1 | Bestuurder: | Elektrische motor |
| Kleur: | Zoals gevraagd | Houdend koppel: | 39000 tot 85000 Nm |
| Markeren: | VE9 Solar Tracker Slew Drive,85000Nm Solar Tracker Slew Drive,85000Nm slew drive for solar tracker |
||

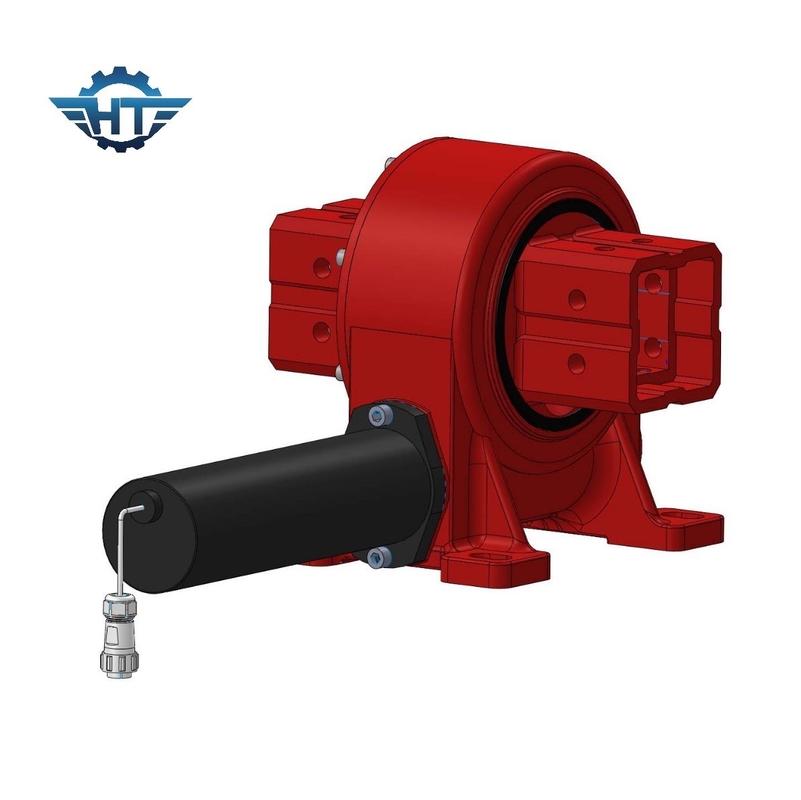

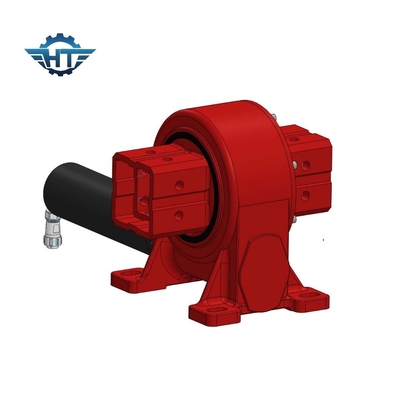

Hoog laadvermogen met veel tandcontactoppervlak in zonne-tracker slew drive
Beschrijving van de versnellingsbak voor reductie aandrijving
Hangtuo, gelegen in Changzhou, China, op slechts 30 minuten met de trein van de internationale luchthaven van Shanghai.We hebben meer dan 10 jaar ervaring.Onze team is gespecialiseerd in onderzoek en ontwikkeling op dat specifieke gebied.slewingdrive technologie.
Technische versie van de VE-serie draaibanden
| Model | Verhouding | Nominaal uitgangsmoment (N.m.) | Tiltkoppel (N.m) | Het vasthoudend koppel (N.m.) | Axiële belasting (kN) | Radiële belasting (kN) | Efficiëntie | Precisie (°) | Zelfvergrendeling | Gewicht (kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Ja, dat klopt. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Ja, dat klopt. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Ja, dat klopt. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Ja, dat klopt. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Ja, dat klopt. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Ja, dat klopt. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Ja, dat klopt. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Ja, dat klopt. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Ja, dat klopt. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Ja, dat klopt. | 251 |
Voor nadere gedetailleerde technische productparameters kunt u contact met ons opnemen voor de productcatalogus en gedetailleerde verkoopschetsen.
Onze voordelen
Snelle reactietijd
Langdurige ervaring in intelligente procesbesturing voor de massaproductie en in klantgerichte productontwikkeling.
Productvoordeel
Slingdrijving (gesloten type, verticaal type, dubbelassig type,Precision Type) zandloper worm draai aandrijving is gebaseerd op de draaien lager met een sterk kantelmoment koppel en statische zelfvergrendeling functieVeel tandcontactoppervlakken zijn speciaal ontworpen voor het rijden met een hoge belasting.
Stabiele kwaliteit
We hebben kritieke kwaliteitsinspectiepunten in de fabriek, we hebben kwaliteitsinspectie-instructies om het proces te controleren.We gebruiken hoge nauwkeurigheid en meetmeter kalibratie.
Beproeving
Geavanceerd meetapparaat
De meting moet worden gekalibreerd, gecontroleerd en alleen gekwalificeerde meters mogen worden gebruikt.
Toepassing
De meest voorkomende toepassingen van de twee-assige draaiband zijn twee-assige zonne-trackers, zoals heliostaten en geconcentreerde fotovoltaïsche apparatuur (CPV), en satelliet- of radaranten.Andere toepassingen zijn autoliften, robotarm positioners en podiumapparatuur.
