Productdetails:
|
| Model: | SDE12 | Toestelverhouding: | 78:1 |
|---|---|---|---|
| Kleur: | Aangepast | Toepassing: | PV-volgsysteem |
| Plaats van herkomst: | Changzhou, China | Garantieperiode: | 5 jaar |
| Certificaten: | ISO9001, CE | Onderhoud: | Vrij |
| Markeren: | Ce zwenkt aandrijvingsversnellingsbak,IP66 zwenk Aandrijvingsversnellingsbak,De ingesloten aandrijving van de Huisvestings zwenkende ring |
||

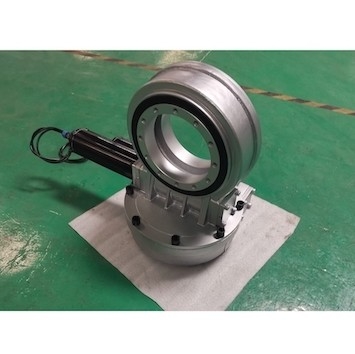

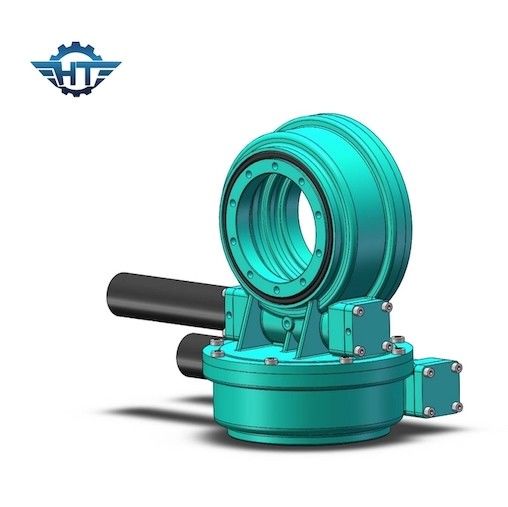

De Ce Gekwalificeerde Zonnedrijver van IP66 zwenkt Aandrijvingsversnellingsbak voor PV Volgend Systeem
Zwenk de Beschrijving van de Aandrijvingsversnellingsbak
De ingesloten huisvestings zwenkende aandrijving is hoofdzakelijk op de vrij hoge voorwaarde voor hoge eis ten aanzien van stofdichte, rain-proof en anticorrosieve gelegenheid van toepassing. Presionrang IP66.
Merknaam: Hangtuo
ModelNumber: SDE12A-78MHD-24RC-REV.A
Materiaal: 42CrMo, QT
Certificaat: CE, ISO9001
Garantie: 5 jaar
Plichtscyclus: 30 Jaar
Verpakking: Triplexpakket
De Modelslewing drive performance Parameters van SDE
| SDE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5“ | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7“ | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9“ | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12“ | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14“ | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17“ | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21“ | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25“ | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Q&A
Hoe te om Geschikt te kiezen zwenk Aandrijving
Er zijn vele types van zwenkt aandrijving, die kan worden geselecteerd rekening houdend met de volgende factoren.
1. Laadvermogen, richting en prestaties: de zwenkende aandrijving is geschikt voor lading met lage snelheid en lichte
2. Toegestane snelheid: Voor verschillende bestuurder zwenken de types van aandrijving, in het algemeen, lagers met kleine wrijving en de lage het verwarmen capaciteit is geschikt voor hoge snelheden. Het ontwerp zou voor roterende rollende lagers moeten ernaar streven om in de omstandigheden onder hun uiteindelijke rotatiesnelheid te werken.
3. Starheid: Wanneer de lagers van aandrijvingseenheid zwenken draag de lading, zullen de lagerring en de contactplaats van het rollende lichaam elastische misvorming veroorzaken, is het misvormingsbedrag evenredig aan de lading, en zijn verhouding bepaalt de dragende starheidsgrootte. De starheid van het lager kan over het algemeen worden verbeterd door van het lager pre-aan te halen. Bovendien in het ontwerp van de lagersteun, kan het overwegen van de combinatie en de regeling van lagers de stijfheid van de lagersteun ook verbeteren.
4. Het stemmen prestaties en installatiefout: Nadat het lager in de het werk positie wordt geladen, zullen de slechte installatie en het plaatsen door productiefouten worden veroorzaakt. Op dit ogenblik, wegens de schacht visserij en thermische uitbreiding en andere redenen, draagt het lager teveel lading, veroorzakend vroege schade. De automatische centreerdielagers kunnen tekorten overwinnen door installatiefouten worden veroorzaakt op hun en zijn daarom geschikt voor dergelijk gebruik.
5. Zwenk aandrijvingsinstallatie en demontage: de verminderde rollagers, de rollagers en de verminderde rollagers, enz., behoren tot de binnen en buitenring kunnen gescheiden dragende types (namelijk zogenaamde gescheiden lagers), gemakkelijk zijn te installeren en te demonteren.
