Productdetails:
|
| Verhouding: | 61 tot 1 versnellingsbak | Materiaal: | 50Mn, 42CrMo |
|---|---|---|---|
| Kenmerken: | Vergrendelingsmechanisme | Certificaat: | ISO9001, CE |
| Bestuurder: | 12/24VDC | Onderhoud: | Om de 5 jaar |
| Kleur: | Zoals gevraagd | Oorsprong: | Changzhou, China |
| Markeren: | Locking Gear Mechanism slewing ring drive,42CrMo slewing ring drive,24VDC electric slew drive |
||

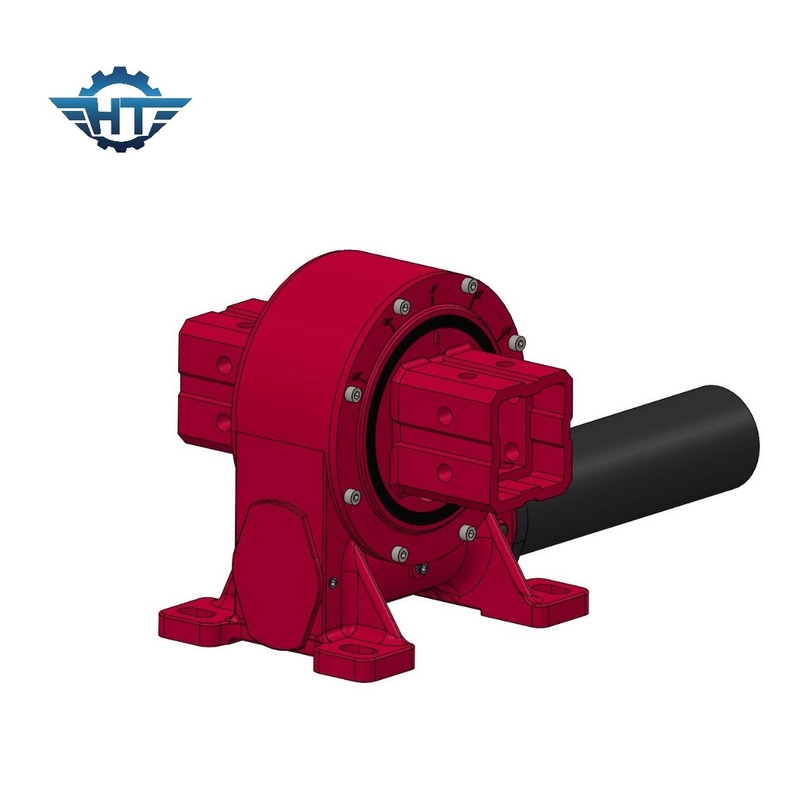

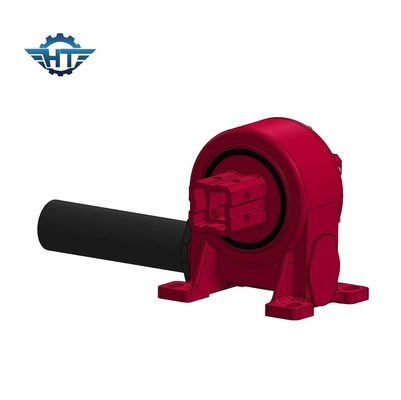

Solar Tracker Slew Drive voor enkelasig zonnepaneel tracking systeem
Compacte wormversnellingsbakBeschrijving
Betrouwbare bezorgtijd
Technische ondersteuning ∙ Ingenieurs staan klaar om te helpen
High-quality slewing drives at a fair price – we have our own factory with products meet or exceed the quality of all major brands and we will use economic shipping methods based on different orders to keep you within budget
Operaties en onderhoud-operaties en onderhoud is gemakkelijk en verlaag uw vergoeding
VE9 Worm Gear Sets Datasheet
| Model | Verhouding | Nominaal uitslagkoppel ((N.m.) | Torsie voor kanteling ((N.m.) | Het moment van aanhoudende aandrijving ((N.m.) | Axiële belasting ((kN) | Radiële belasting ((kN) | Efficiëntie | Zelfvergrendeling | Gewicht ((kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | - Ja, dat klopt. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | - Ja, dat klopt. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | - Ja, dat klopt. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | - Ja, dat klopt. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | - Ja, dat klopt. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | - Ja, dat klopt. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | - Ja, dat klopt. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | - Ja, dat klopt. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | - Ja, dat klopt. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | - Ja, dat klopt. | 251 |
Installatie
1Voorbereiding
1.1 Controleer of er lichamelijke schade aan de geslachte aandrijving is toegebracht.
1.2 Schoon draagvlakken
2Montagebouten
Als fabrikant van de versnellingsbak leveren, garanderen of aanbevelen wij niet de gebruikte bevestigingsmiddelen.
Er moeten voorgeschreven maten, aantallen en kwaliteitscategorieën worden gebruikt.
Er moet worden rekening gehouden met de greepverhouding (greeplengte naar de diameter van de bout) van minimaal ≥1,5 tot maximaal ≤2.
Bolten met een volledig gegraven as mogen niet worden toegelaten.
Bij niet-naleving van de voorschriften worden de slew-drivefunctie, de levensduur en de duurzaamheid van de boutenverbinding aangetast.
Gebruik platte wasmachines van de juiste grootte en sterkte.
Montagebouten worden in normale gevallen voldoende bevestigd door een correcte voorbelasting.
Opmerking: Gebruik van gesplitste ringen, gesplitste spoelen, enz. is niet toegestaan.
Tighting Torque en aanvankelijke voorbelastingen voor montagebouten.
|
Verkrachtingsmoment |
Montage van de boltafmeting |
|||||
| Klasse |
M6 - Wat is dat? |
M8 (5/16-18UNC) |
M10 (3/8-16UNC) |
M12 (7/16-14UNC) |
M16 (5/8-11UNC) |
M20 (3/4-10UNC) |
| Klasse acht.8 | 10.2 N.M. | 24.7 N.M. | 49 N.M. | 85.5 N.M. | 212.2 N.M. | 414 N.M. |
| Klasse tien.9 | 14.3 N.M. | 34.8 N.M. | 68.9 N.M. | 120.2 N.M. | 298.4 N.M. | 582.1 N.M. |
| Klasse twaalf.9 | 17.2 N.M. | 41.7 N.M. | 82.7 N.M. | 144.2 N.M. | 358.1 N.M. |
689.5 N.M. |
