Productdetails:
|
| Materiaal voor wormgereedschap: | 50Mn, 42CrMo | Versnellingsverhouding: | 61:1 |
|---|---|---|---|
| Toepassing: | Eénastig zonne-opsporingssysteem | Plaats van herkomst: | Changzhou, China |
| Bestuurder: | 24 V gelijkstroomplaneetmotor | Certificaat: | ISO9001, CE |
| Installatie: | Verticaal/horizontaal | Onderhoud: | interne 5 jaar |
| Markeren: | 50Mn worm slew drive,61/1 Gear Ratio slew drive,0.1 degree Solar Tracking slew drive |
||

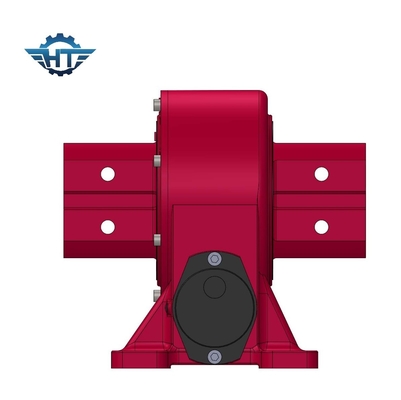

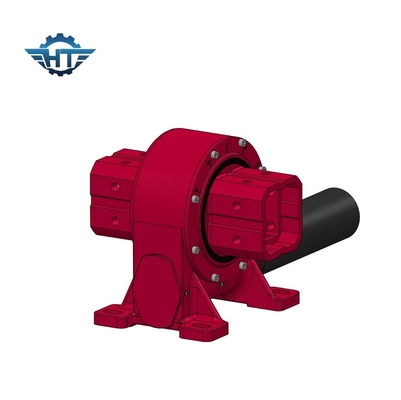

61 tot 1 versnellingsverhouding voor wormversnellingsdraaiende aandrijving
Voordelen van het product
1We gebruiken een oliesluiting om olielekt te voorkomen.
2De montage-afmetingen van onze draaibanden zijn ontworpen voor veel toepassingen.
3- Gemakkelijk onderhoud, 5 jaar voor zonne-energie
4. Adopteer dubbele envelop worm gear structuur die sterke hechting en moment koppel heeft
5. Hard stop in de draaiende aandrijvingen in geval van mulfunctionaliteit van het software besturingssysteem
Parameters van het omhulselwormgeweer SLewing Drive
| Model | Verhouding | Nominaal uitgangsmoment | Neigingskoppel | Asbelasting | Radiële belasting | Houdend koppel | Efficiëntie | Precisie | Zelfvergrendeling | Gewicht |
| N.m. | N.m. | kN | kN | N.m. | graad | - Ja, dat klopt. | kg | |||
| 3 cm | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤ 0.1 | - Ja, dat klopt. | 13 kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤ 0.1 | - Ja, dat klopt. | 18 kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤ 0.1 | - Ja, dat klopt. | 28 kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤ 0.1 | - Ja, dat klopt. | 35 kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤ 0.1 | - Ja, dat klopt. | 51 kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤ 0.1 | - Ja, dat klopt. | 61 kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤ 0.1 | - Ja, dat klopt. | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤ 0.1 | - Ja, dat klopt. | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤ 0.1 | - Ja, dat klopt. | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤ 0.1 | - Ja, dat klopt. | 244 kg |
Kenmerken
1. Rotatie ± 60 graden, hard stop binnen
2. Verbinding van een aandrijvende motor van links of rechts
3. Tijdens de installatie is het niet nodig om de tandwielruimte aan te passen, de structuur zorgt voor multi-tand contact
4Het vet was al gevuld voor de fabriek.
4Eenvoudige installatie en weinig onderhoud, binnen 5 jaar
5. Rationeel ruimtegebruik
6De versnelling is zelfvergrendeld.
7Eenvoudige en vloeiende methode om te starten en te stoppen
8Hoog moment, geschikt voor verticale installatie
Toepassingen
Wormdrives zijn effectief gebleken in veel machines en apparatuur, in verschillende toepassingen en verschillende bedrijfsomstandigheden, zoals: bouw- en montageplatformen,plaatsing van cockpits in bosmachines, materiaalbehandelingsapparatuur, positionering van zonne-energiesystemen, besturing van bovenbouw en operationele toepassingen van bouwmachines, industriële kranen enzovoort.
