Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Model: | Wormtoestel 7 Duim |
|---|---|---|---|
| Toestelverhouding: | 31:1 | Efficiëntie: | 40% |
| Precieze: | <0.1 graad | Bestuurder: | Elektrisch/Hydraulisch/Servo |
| Kleur: | Zilveren Grijs | Plaats van oorsprong: | Changzhou, China |
| Markeren: | 7 Inch Hourglass Slew Drive,parabolic trough Hourglass Slew Drive,Hourglass Worm Zero Backlash Slew Drive |
||

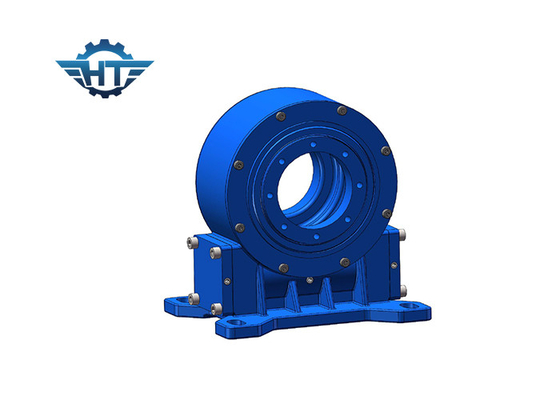

7 inch zandloper worm nul terugslag slew aandrijving voor parabolische tunnel zonne-energiecentrale
0 terugslag Worm Gear Slewing Drive Beschrijving
Zero-backlash worm gear draaiende aandrijvingen worden voornamelijk gebruikt in CSP toepassing zoals parabolische of trog,het is een soort warmtecondensatorsysteem dat de warmte kan absorberen tot een bepaalde chemische stof en de warmte overbrengt naar elektriciteit.
Productnaam: VE7
Normale uitgangssnelheid: 0,03 RPM
Normaal uitgangsmoment: 7320 N.m.
Maximaal uitgangsmoment: 10980 N.m.
Tekenmoment: 8 kN.m.
Houdend koppel: 39 kN.m.
Statische axiale belasting: 30 kN
Statische radiale belasting: 100 kN
Slewing Drive ratio: 51:1
Vermogen tot terugslag: <= 0,15°
IP ((Klasse): 66
Efficiëntie: 40%
Temperatuur: -40°C tot +120°C

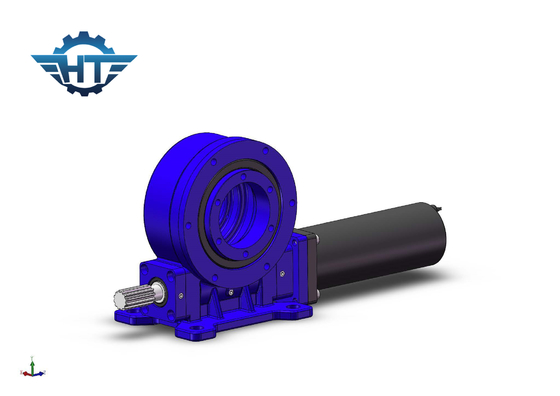

Vermindermotorprestatiegegevens
Nominale spanning: 24 VDC
Normale stroom: < 7,5 A
Vermogen: 126 W
Uitgangssnelheid: 1,6 RPM
Vermogen om te reageren op de druk van de motor
Maximaal uitgangsmoment: 538 N.m.
Ruis: < 65 dB
Voordelen
1Rotatie 360 graden.
2. aansluiting van een aandrijvende motor van links of rechts,
3. Tijdens de installatie is het niet nodig de tandwielruimte aan te passen; deze is reeds door de fabrikant vóór de fabriek ingesteld
4Eenvoudige installatie en weinig onderhoud
5. Rationeel ruimtegebruik
6De versnelling is zelfvergrendelend; een rem is daarom niet nodig
7Eenvoudige en vloeiende methode om te starten en te stoppen
8. Hoog nauwkeurigheid
Nul terugslag Worm Gear Verticale draai aandrijving Specificaties
| Model | Verhouding | Nominaal uitgangsmoment | Neigingskoppel | Asbelasting | Radiële belasting | Houdend koppel | Efficiëntie | Precisie | Zelfvergrendeling | Gewicht |
| N.m. | N.m. | kN | kN | N.m. | graad | - Ja, dat klopt. | kg | |||
| 3 cm | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤ 0.1 | - Ja, dat klopt. | 13 kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤ 0.1 | - Ja, dat klopt. | 18 kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤ 0.1 | - Ja, dat klopt. | 28 kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤ 0.1 | - Ja, dat klopt. | 35 kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤ 0.1 | - Ja, dat klopt. | 51 kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤ 0.1 | - Ja, dat klopt. | 61 kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤ 0.1 | - Ja, dat klopt. | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤ 0.1 | - Ja, dat klopt. | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤ 0.1 | - Ja, dat klopt. | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤ 0.1 | - Ja, dat klopt. | 244 kg |
Toepassingsgebied
Typische toepassingen zijn zonne-trackers, windturbines, satelliet- en radarantenes, vrachtwagenkraan, manliften, nutsvoorzieningen, hydraulische apparatuur, oliewerktuigapparatuur, bandenhandelaars,graver s, en autoliften.
