Productdetails:
|
| Model: | VE7 worm aandrijving tandwielen | Versnellingsverhouding: | 51:1 |
|---|---|---|---|
| Nominaal uitgangsmoment: | 6120 Nm | Max. koppel: | 10200 N.m |
| Houdend koppel: | 39 kN.m | kantelmoment: | 10 kN.m |
| Efficiëntie: | 40% | Kleur: | Zilveren Grijs |
| Markeren: | Self Locking Solar Slew Drive,Custom Worm Gear Solar Drive,VE7 solar tracking Slew Drive |
||

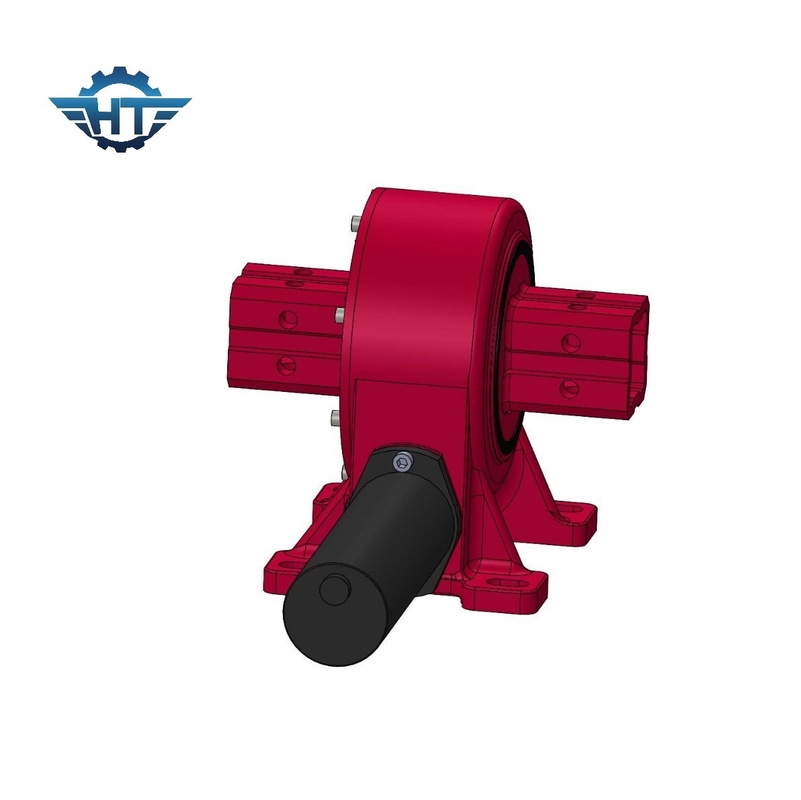

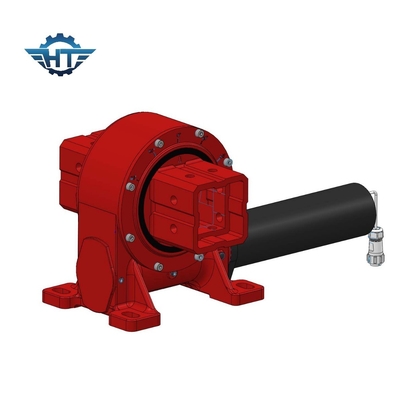

VE7 Custom Worm Gear Slewing Drive voor Solar Tracking System
Beschrijving van de omhulselwormversnelling
De slewingdrive is een soort all-round slewing decelerating transmissie mechanisme geïntegreerd met de aandrijflijn.
Kenmerken
Betrouwbaarheid: De draaibanden zijn ontworpen en getest om een levensduur van 30 jaar te garanderen.We voeren een solide kwaliteitscontrole uit om ervoor te zorgen dat onze producten van hoge kwaliteit zijn., betrouwbaar en goedkoop.
Performance: slew drives worden aangedreven door zandklokworm technologie omde versnellingsbak enorme kracht en vermogen,maximale overlevingsmogelijkheid, lasthoudendheid en verhoogde efficiëntie en nauwkeurigheid.
Toepassingen:Slewing-aandrijvingstoepassingen omvatten zonne-trackers, windturbines, vrachtwagenkraan, manliften, nutsmiddelen, hydraulische apparatuur, oliewerktuigapparatuur, bandenhandlers,graafmachines en autoliften enz.
Installatie: Onze draaibanden kunnen horizontaal, verticaal of een combinatie van meerdere assen worden gemonteerd.
VE7-prestatieparameters
| Model: | VE7 draaibank |
| Nominale uitgangsmoment: | 6120 N.m. |
| Neigingskoppel: | 10 kN.m |
| Statische asbelasting: | 110 kN |
| Statische radiale belasting: | 60 kN |
| Houdend koppel: | 39 kN.m |
| Efficiëntie: | 40% |
| Precisie: | ≤ 0,1 ° |
| Zelfvergrendeling: | - Ja, dat klopt. |
| Gewicht: | 45 kg |
Technische tabel van VE-schuifdrijf
| Model | Verhouding | Nominaal uitgangsmoment (N.m.) | Tiltkoppel (N.m) | Het vasthoudend koppel (N.m.) | Axiële belasting (kN) | Radiële belasting (kN) | Efficiëntie | Precisie (°) | Zelfvergrendeling | Gewicht (kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Ja, dat klopt. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Ja, dat klopt. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Ja, dat klopt. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Ja, dat klopt. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Ja, dat klopt. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Ja, dat klopt. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Ja, dat klopt. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Ja, dat klopt. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Ja, dat klopt. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Ja, dat klopt. | 251 |
V&A
1Hoe kies je?
Vermeld de diameter, breedte, spanning, vermogen en snelheid bij leegstand van de vereiste motoren, de vierkante meter van de zonnepanelen/spiegelplaten, de opstelling van deze zonnepanelen/spiegelplaten.
2Kan ik vooraf monsters nemen om de kwaliteit te testen en te verkopen?
Natuurlijk, welkom om monsters te nemen om onze kwaliteit en service te testen.
3Wat is de totale kosten van de monsters?
Totale steekproefkosten = steekproefkosten + vracht.
We geven u de beste verzendkosten nadat u de geschikte draaibanden hebt gekozen.
4Hoe stuur je monsters?
Aangezien de hoeveelheid monsters niet groot is, ondersteunen we het verzenden van monsters per EMS, TNT of Fedex
5Wat is uw minimale bestelhoeveelheid?
1 set
6Wat is uw levertijd?
Voor standaardmonsters: 0-15 dagen; voor batchorders: binnen 25-40 dagen.
