Productdetails:
|
| Type: | Slewing Drive | Plaats van oorsprong: | Changzhou, China (vasteland) |
|---|---|---|---|
| Motor: | Brushless DC motor | Kenmerken: | Volledig ingesloten |
| Materiaal: | 42CrMo of 50Mn | Garantie: | 5 tot 10 jaar |
| Grootte: | 3 tot 25 inch | Toepassing: | Zonne-energiesysteem |
| Markeren: | VE9 Compact slew drive gearbox,24V Reducer slew drive gearbox,solar energy slew drive gearbox |
||

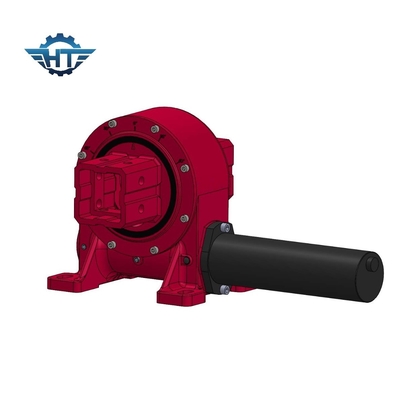

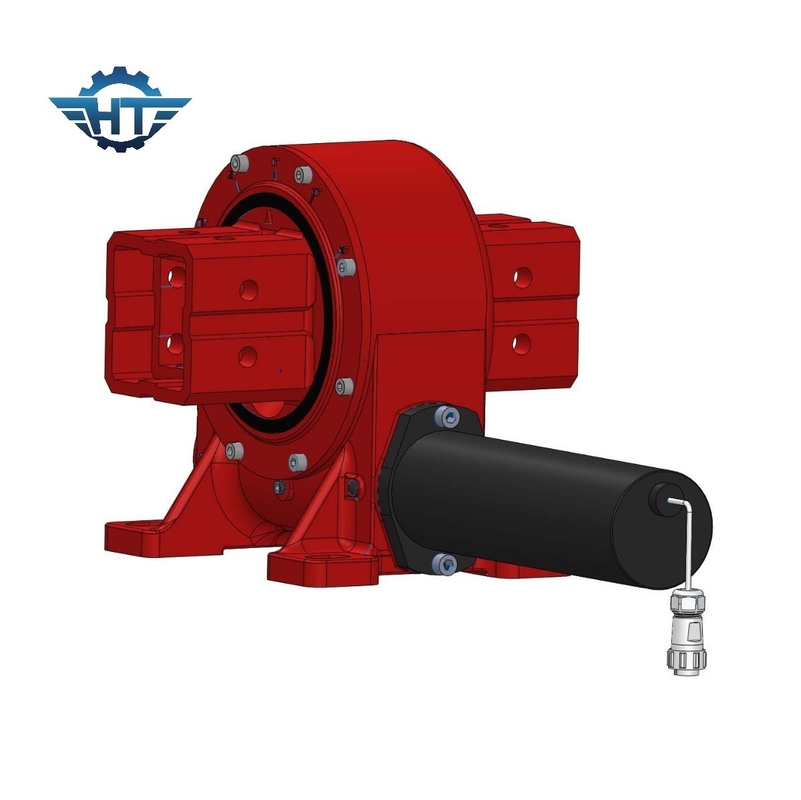

VE9 Compact Worm Gearbox Slewing Drive met 24V Gearbox Reducer voor zonne-energie
Hourglass Worm Gear Slew Drive Beschrijving
Een slew-aandrijving is ontworpen om radiële of axiale belastingen te verwerken met behulp van een hoog rotatie-koppel.Geconcentreerde zonne-energie en andere toepassingen die een onophoudelijke sterkte vereisen, gecombineerd met onberispelijke precisie, gebruik draaitechnologie voor veiligheid en nauwkeurigheid.
Een enkele as slew drive gebruikt in een vlakke één as tracking systeem, die bracket is een noord-zuid arrangement, oost-west tracking systeem.de door de motor aangedreven slew-aandrijving draagt een hoog koppel om het hele systeem aan te drijven, zodat het systeem de azimut van de zon kan volgen, om zo veel mogelijk de zon op het oppervlak van de bestraling van de fotovoltaïsche module te verbeteren en zo de energieopwekking te verhogen.
Dit is voornamelijk gebaseerd op het ontwerpprincipe van het tracking systeem, door de impact van de rotatie van de aarde, voor een vaste locatie op aarde, de zonnecyclus gedurende het hele jaar,De lichthoek verandert ook voortdurend.Het zonne-opsporingssysteem is geïnstalleerd om zonnepanelen in staat te stellen de zon te volgen en de hoeveelheid zonnestraling die door fotovoltaïsche arrays wordt ontvangen te verhogen.de totale capaciteit van zonne-energiesystemen voor fotovoltaïsche energieopwekking.
VE Worm Gearbox Slew Drive Technische gegevens
| Model | Verhouding | Nominaal uitgangsmoment (N.m.) | Tiltkoppel (N.m) | Het vasthoudend koppel (N.m.) | Axiële belasting (kN) | Radiële belasting (kN) | Efficiëntie | Precisie (°) | Zelfvergrendeling | Gewicht (kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Ja, dat klopt. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Ja, dat klopt. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Ja, dat klopt. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Ja, dat klopt. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Ja, dat klopt. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Ja, dat klopt. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Ja, dat klopt. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Ja, dat klopt. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Ja, dat klopt. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Ja, dat klopt. | 251 |
Motorische gegevens
Nominale spanning V/DC: 24vdc
Bij onbelaste snelheid RPM: 1200±10%
Stroom zonder belasting A: <0,1 A
Nominaal koppel N.M.: 0.12
Versnelling RPM: 800±10%
Bevestigingsstroom A: < 1A
Nominaal vermogen W: < 10 W
Versnellingsvoeringsparameter:
Snelheidsverhouding: 399:1
Nominaal uitgangsmoment N.M.: 32
Uitgangssnelheid RPM: 2±0.5
Hall output: 2
Hoofdtype: 40F/39
Inlaatspanning van de hal V: 5~24
Draad Definieer:
1Dik rood: motor +
2- Motor...
3Geel Groen: GND
4Thin Yellow: hal B.
5Dun rood: hal + 24V
6Kleine Zwarte: hal GND
7Dungroen: hal A.
