Productdetails:
|
| Model: | 9 duim | Toestelverhouding: | 61:1 |
|---|---|---|---|
| Efficiency: | 40% | MOTOR: | elektrische motor |
| Type: | Opgezette verticaal | Toepassing: | Vlak Enig As Volgend Systeem |
| Precison: | 0,15 graden | OEM de dienst: | Beschikbaar |
| Markeren: | OEM Enige As Zwenkende Aandrijving,Elektrische Motor Verticale Zwenkende Aandrijving,OEM Motor zwenkende aandrijving |
||

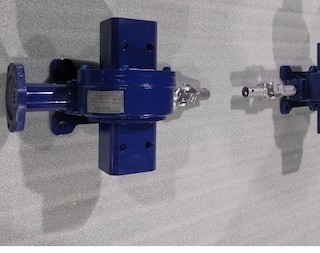

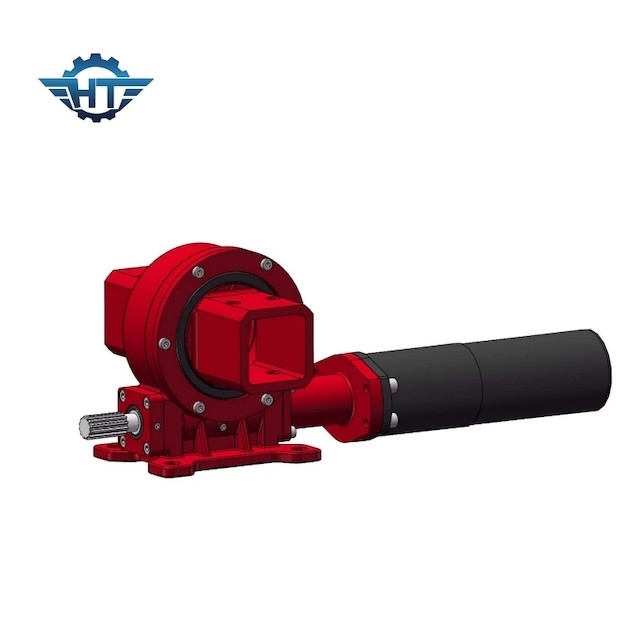

VE9 verticaal Opgezette Zwenkende Aandrijving voor het Open Volgende Systeem van de Gebieds Vlakke Enige As
Ingesloten Zwenkende Aandrijvingsbeschrijving
De ingesloten zwenkende aandrijving kan door verschillende nauwkeurigheid worden verdeeld: normaal weerslagtype, klein weerslagtype. Het kan ook worden verdeeld door methodes op te zetten: verticaal type, dubbel astype. De zwenkende aandrijving is gebaseerd op het zelfsluitende wormtoestel met sterk het overhellen ogenblik en statische zelfsluitende functie. Het multitandcontact wordt ontworpen speciaal voor het drijven van hoge lading.
| Model: | VE9 | Plaats van Oorsprong | Changzhou, China |
| Merk | HANGTUO | Type | Ingesloten |
| Materiaal | 42CrMo, 50Mn | Outputtorsie | 2250 N.m |
| Het overhellen Ogenbliktorsie | 16 KN.m | Het houden van Torsie | 80 KN.m |
| Statische Asclassificatie | 60 KN | Statische Radiale Classificatie | 130 KN |
| Dynamische Asclassificatie | 30 KN | Dynamische Radiale Classificatie | 65 KN |
| Toestelverhouding | 61:1 | Efficiency | 40% |
VE Modelperformance parameters
| VE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het houden van Torsie (kN.m) | Het overhellen Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (Graad) |
IP | Het werken Tep (℃) | Zelfsluitend | Gewicht (kg) |
| 3“ | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5“ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7“ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8“ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9“ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12“ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14“ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 kg |
| 17“ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 kg |
| 21“ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 kg |
| 25“ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 kg |
Toepassingen
Het dubbele as volgen
Dubbel-as het volgen, met twee assen die, kan met twee horizontale zwenkende aandrijving, of één verticaal-horizontale zwenkende aandrijving worden bereikt om het volgen te bereiken zich tegelijkertijd bewegen, die kan ervoor zorgen dat het zonnepaneel altijd loodrecht aan de stralen van de zon is, zodat dubbel-as verbetert het Volgen de efficiency van zonnemachtsgeneratie. Het kan met 35%-45% worden verhoogd.
