Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Model: | 3 duim |
|---|---|---|---|
| Toestelverhouding: | 31:1 | Nominaal vermogentorsie: | 600 Nm |
| Het houden van Torsie: | 1500 Nm | Het overhellen Torsie: | 3000 Nm |
| Opzettende Gaten: | 6*M6 | Standaardkleur: | RAL 9006 |
| Markeren: | SE3 enige As Zwenkende Aandrijving,De multi Zwenkende Aandrijving van de Tand Enige As,SE3 het zwenken van Ring Drive |
||
SE3 Volgende Systemen van Slewng Ring Drive For Inlined Solar van het wormtoestel de Kleine

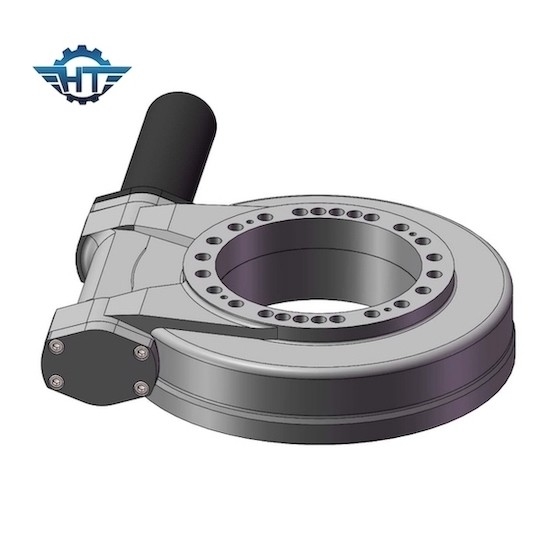

De kleine Beschrijving van Slewng Ring Drive
Onze zwenkende aandrijving is samengesteld uit de huisvesting, het zwenkende dragen, die wikkelend worm en andere standaardhardwareaccssories verzegelen. Wij kunnen verschillende soorten motoren zoals elektronische planetarische het toestelmotoren van 12VDC of van 24VDC, hydraulische motoren ook aanpassen, die bewegingen voor richting met de wijzers van de klok mee en tegenrichtingsomwenteling met de wijzers van de klok mee met stabiel prestaties en hoog rendement kunnen.
Voordelen
1. Hoge backholding torsie om de veiligheid van het zonne het volgen systeem te verbeteren
2. 360 graad roterende waaier
3. Binnen wikkelend wormaandrijving
4. Multitandcontact om hoge lading te verzekeren
5. Zelfsluitende functie
Prestatiesparameters van SE-reeks
| SE Modelperformance parameters | ||||||||||||
| Model |
Nominaal vermogen Torsie (N.m) |
Het overhellen Torsie (N.m) |
Holding Torsie (N.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep. (℃) |
Zelf sluiten |
Gewicht (kg) |
| 1“ | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3“ | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5“ | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7“ | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9“ | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12“ | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14“ | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17“ | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21“ | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25“ | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Opmerking: Voor meer gedetailleerde afmetingen en parameters, gelieve te verwijzen naar onze verkooptekeningen.
De aangepaste Diensten
1. Speciaal die ontwerp op verschillende toepassingen en projecten wordt gebaseerd
2. De verschillende types van motoren zouden, zoals hydraulische motoren, stepper motoren, elektromotoren enz. kunnen worden aangepast.
3. De verschillende die kleuren zijn beschikbaar op RAL-code worden gebaseerd; onze standaardkleur is RAL 9006.
Toepassingen
Passief het Volgende Systeem Passief Systeem van de Aandrijvings Zwenkend Aandrijving
Een hydraulische differentiële druk wordt gebruikt om de drijversschacht te drijven. De differentiële druk wordt door de verschillende thermische die gradiënten verkregen door de verschillende schaduwen worden gecreeerd. De drijver beweegt zich om deze differentiële druk gelijk te maken.
