Productdetails:
|
| Model: | 12 duim | Toestelverhouding: | 78:1 |
|---|---|---|---|
| Toepassingen: | Zonne-energiedrijver | Plaats van herkomst: | Changzhou, China |
| Bestuurder: | 24VDC reductiemotor | Certificaten: | ISO9001, CE |
| Eigenschap: | Zelfsluitend | Onderhoud: | Vrij |
| Kleur: | zoals gevraagd | Weerslag: | 0,1 Graden |
| Markeren: | SE12 horizontale Enige As Zwenkende Aandrijving,IP66 ingesloten Zwenkende Aandrijving,Ingesloten Huisvestende zonnedrijvers Zwenkende aandrijving |
||

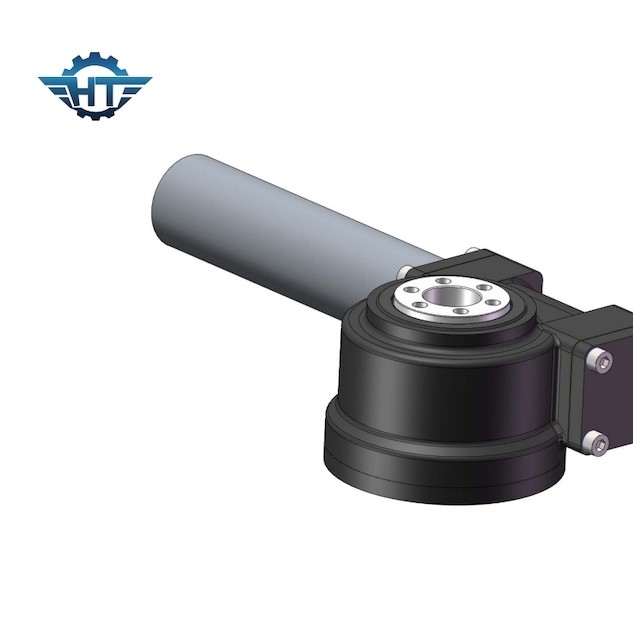

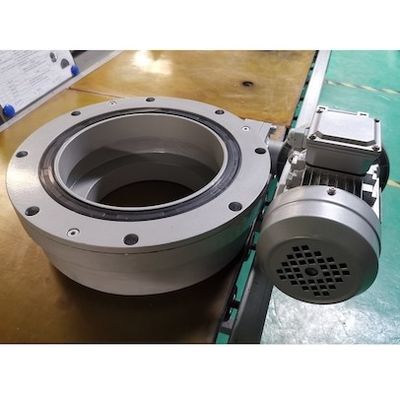

SE12 horizontaal zwenk Aandrijving met IP66 Ingesloten Huisvesting voor Zonne-energiedrijver
Horizontaal zwenk Aandrijvingsbeschrijving
De zwenkende aandrijving als versnellingsbak omdat de componenten van de kernmotie het zwenken het dragen en wormschacht zijn. Het bestaat ook uit hulpcomponenten zoals verbindingen, huisvesting, en motor. Aangezien een krachtbron, zwenkt is de motor gewoonlijk planetarische het toestelmotor van gelijkstroom of AC toestelmotor. AC de hydraulische motor wordt hoofdzakelijk gebruikt in de bouwmachines als systeem van de machtsaandrijving. Aangezien de kerncomponent ringsaandrijving zwenkt, kan het zwenken van versnellingsbak de as en radiale krachten gemakkelijk weerstaan. Zwenk aandrijving het werk principe: De worm wordt gedreven door de motor, die de buitenring van de zwenkende ring om drijft te roteren; De buitenringsoutput wordt de torsie door de flens en de binnenring van de zwenkende ring bevestigd in de huisvesting.
Zwenkende Aandrijvingsvoordelen
De zwenkende aandrijving heeft omgekeerde zelfsluitend wegens de aandrijving van het wormtoestel met omgekeerde zelfsluitende kenmerken. Deze eigenschap verbetert zeer de stabiliteit van van de gastheer het werken en veiligheid factor. Vergeleken bij de traditionele schommelingsproducten, is de zwenkende aandrijvingsversnellingsbak gemakkelijk te installeren, gemakkelijk te handhaven, en bespaart aanzienlijke installatieplaats.
Prestatiesparameters van SE-reeks
| SE Modelperformance parameters | ||||||||||||
| Model |
Nominaal vermogen Torsie (N.m) |
Het overhellen Torsie (N.m) |
Holding Torsie (N.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep. (℃) |
Zelf sluiten |
Gewicht (kg) |
| 1“ | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3“ | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5“ | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7“ | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9“ | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12“ | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14“ | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17“ | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21“ | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25“ | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Toepassingen
De zwenkende aandrijving is een perfect product van de motiecontrole voor de toepassing die rotatietorsiesterkte vereist.
Zwenk Aandrijving voor Zonne: het wordt ontworpen in zonne photovoltaic paneelomwenteling en verbetert de efficiency van de machtsgeneratie. De enige as & de dubbele as zonne het volgen oplossingen zijn beschikbaar. Omvat de zwenkende aandrijving van machtsjack motion voor zonne het volgen systeemtoepassing zonneconcentrator Zonneschotel, CPV (Geconcentreerde Photovoltaics), CSP (Geconcentreerde zonnemacht), zonne parabolische trog, PV drijver
Voor windgenerators: De zwenkende aandrijving wordt gebruikt om het voetstuk in windturbines te roteren
Zwenkende Aandrijving voor de Toepassing van Bouwmachines: wijd toegepast op opgezette vrachtwagenkraan, lucht werkend platform, Dokkraan, Houtgreep
Voor de Industriemarkt: Automatisering/lopende band, robotachtig wapen
Voor Satelliet: zwenk aandrijving kan voor ruimtemededelingen en globale plaatsende systemen in satellietschotel worden gebruikt
