Productdetails:
|
| Merknaam: | Hangtuo | Materiaal: | 50Mn, 42CrMo |
|---|---|---|---|
| Certificaat: | ISO9001, CE | Motor: | 24VDC |
| Onderhoud: | Vrij | Kleur: | Zoals gevraagd |
| Zelfvergrendeling: | - Ja, dat klopt. | Houdend koppel: | 39 kNm |
| Markeren: | Vertical Slew Drive Gearbox,Vertical slew gearbox,24vdc Slew Drive Gearbox |
||

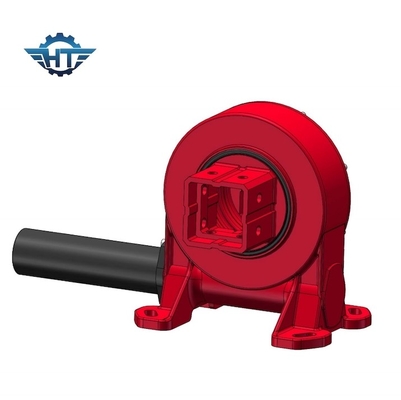

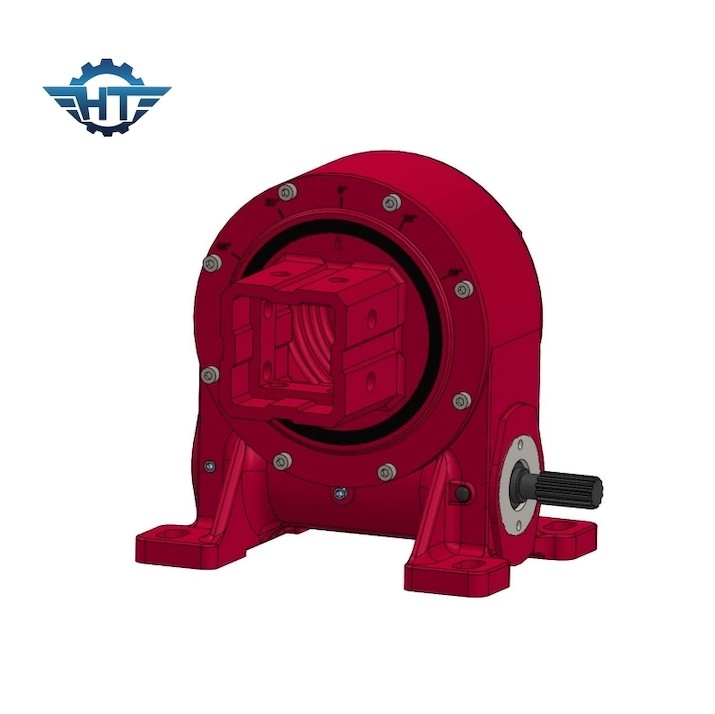

Verticale versnellingsbak voor automatische zonne-trackers
Verticale slew drive versnellingsbak Beschrijving
Verticaal gemonteerde schommeldrijving is speciaal ontworpen voor automatische zonne-opsporingssystemen waarvoor horizontale asopsporing vereist is.De precieze rotatie van de verticale slew aandrijving stelt het mechanisme in staat om precies te volgenDit soort verticale draaiknoppen worden vervaardigd met behulp van de nieuwste technologie met een zandlopermechanisme.De vorm van tandcontact kan een hoger vasthoudingsvermogen van het koppel ondersteunen dan normale aandrijvingDit maakt het mogelijk om een grotere hoeveelheid zonnepanelen te installeren, waardoor de installatiekosten worden verlaagd.de vereiste koppel- en lad-omstandigheden moeten worden overwogen;.
VE-gegevensblad voor draaibank
| Model | Verhouding | Nominaal uitslagkoppel ((N.m.) | Torsie voor kanteling ((N.m.) | Het moment van aanhoudende aandrijving ((N.m.) | Axiële belasting ((kN) | Radiële belasting ((kN) | Efficiëntie | Zelfvergrendeling | Gewicht ((kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | - Ja, dat klopt. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | - Ja, dat klopt. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | - Ja, dat klopt. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | - Ja, dat klopt. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | - Ja, dat klopt. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | - Ja, dat klopt. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | - Ja, dat klopt. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | - Ja, dat klopt. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | - Ja, dat klopt. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | - Ja, dat klopt. | 251 |
Selectie van de schuif aandrijving
Wanneer sVoor de keuze van een geschikte draaibank hebben we een korte informatie over het zonne-opsporingssysteem nodig:
1De omvang van de projectenGrote en kleine projecten maken meestal gebruik van horizontale eenassige zonne-trackers, terwijl tweeassige trackers voornamelijk worden gebruikt in kleinere woontoepassingen.
2De belasting op de draaibanden en de zwaartekracht
3. De uitgangs snelheid
Toepassingen
zonne-energie-trackers, windturbines, satelliet- en radarantennes, vrachtwagenkraan, manliften, nutsmiddelen, hydraulische apparatuur, oliewerktuigapparatuur, bandenhandelaars, gravers,en autoliften.
Verpakking en verzending
Inwendige verpakking: roestvrije plastic folie; vacuüm plastic zakken.
Buitenverpakking: harde karton; houten behuizing; houten pallet.
Verzendtijd: per express, per lucht, per land, per zee.
Voor monsters, aangezien de slew drive is met kleine afmetingen maar zwaar gewicht gewicht, het is niet kosteneffectief verzending per zee terwijl de express verzending de kosteneffectieve manier,Onze logistieke medewerkers zullen TNT vragen, DHL, UPS, FEDEX, om de expressprijs te vergelijken om de meest kosteneffectieve manier te vinden.
Als u in de toekomst een grote bestelling doet, raden we u aan om per zee te varen.
Opmerking:
Express: van deur tot deur, alleen de invoerrechten moeten betalen als de douane dit vereist.
Door de lucht of over zee: fabriek naar bestemming luchthaven/zeehaven, moet betalen bestemmingskosten in rekening gebracht door de luchthaven ((de bestemmingskosten worden altijd in rekening gebracht per B / L ongeacht het pakket is groot, klein,zwaar of licht, in het algemeen 200~400 USD per lading) en invoerrechten indien vereist door de douane.
Met de trein: soms is de verzendprijs gelijk aan die over zee, maar met minder verzendtijd dan over zee, nemen wij deze verzendwijze in overweging als onze klanten de goederen dringend nodig hebben.
