Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Model: | 7 duim |
|---|---|---|---|
| Toestelverhouding: | 51:1 | Efficiëntie: | 40% |
| Precieze: | ≤ 0,1 | Bestuurder: | Elektrische motor |
| Kleur: | Zoals gevraagd | Houdend koppel: | 39 kNm |
| Markeren: | C3 Coating Solar Slew Drive,Vertical Solar Slew Drive,7 inch Solar Slew Drive |
||

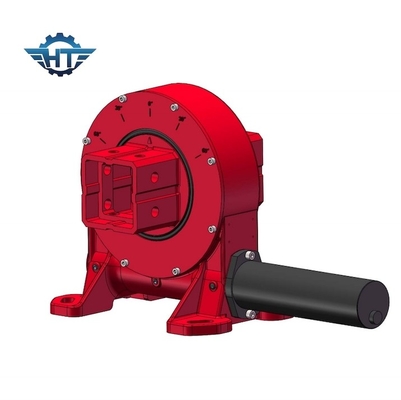

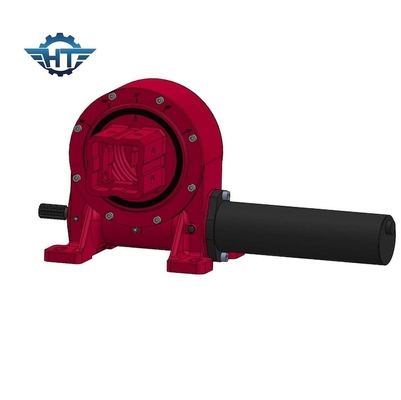

VE Verticale C3 coating Solar Slew Drive met dubbele omslagworm voor PV-trackers
Beschrijving van de dubbele omhulselworm-draaiende aandrijving
Ons bedrijf beschikt over diepgaande deskundigheid en heeft 10 jaar ervaring met het ontwerpen, ontwikkelen en produceren van draaibanden.Ons team is gespecialiseerd in onderzoek en ontwikkeling op dat specifieke gebied en bestrijkt de gebieden van traceertechnologieën voor fotovoltaïsche systemen, geconcentreerde zonne-energiecentrales, machinebouw en draaistechnologie.
Gegevensblad voor schuifdrijvers van de VE-serie
| Model | Verhouding | Nominaal uitgangsmoment | Neigingskoppel | Asbelasting | Radiële belasting | Houdend koppel | Efficiëntie | Precisie | Zelfvergrendeling | Gewicht |
| N.m. | N.m. | kN | kN | N.m. | graad | - Ja, dat klopt. | kg | |||
| 3 cm | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤ 0.1 | - Ja, dat klopt. | 13 kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤ 0.1 | - Ja, dat klopt. | 18 kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤ 0.1 | - Ja, dat klopt. | 28 kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤ 0.1 | - Ja, dat klopt. | 35 kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤ 0.1 | - Ja, dat klopt. | 51 kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤ 0.1 | - Ja, dat klopt. | 61 kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤ 0.1 | - Ja, dat klopt. | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤ 0.1 | - Ja, dat klopt. | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤ 0.1 | - Ja, dat klopt. | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤ 0.1 | - Ja, dat klopt. | 244 kg |
Voordelen
Snelle reactietijd
- Ik weet het niet.Langdurige ervaring in intelligente procesbesturing voor de massaproductie en in klantgerichte productontwikkeling.
Verschillende soorten
Slingdrijving (gesloten type, verticaal type, dubbelassig type,Precision Type) zandloper worm draai aandrijving is gebaseerd op de draaien lager met een sterk kantelmoment koppel en statische zelfvergrendeling functieEen groot deel van het tandcontactoppervlak is speciaal ontworpen voor het rijden met een hoge belasting.
Stabiele kwaliteit
We hebben kritieke kwaliteitsinspectiepunten in de fabriek, we hebben kwaliteitsinspectie-instructies om het proces te controleren.We gebruiken hoge nauwkeurigheid en meetmeter kalibratie.
Verkopen
Voor nadere gedetailleerde technische productparameters kunt u contact met ons opnemen voor de productcatalogus en gedetailleerde verkoopschetsen.
Toepassingen
De verticale draaibank wordt over het algemeen loodrecht op de grond geplaatst en wordt veel gebruikt in verschillende projecten voor fotovoltaïsche energieopwekking.zoals parabolische of Csp-krachtopwekking via een dal, Fresnel CSP-energieopwekking, plat enkelastig zonne-opsporingssysteem, schuin zonne-opsporingssysteem.het kan voorkomen dat stof en water de binnenkant binnenkomen.
