Productdetails:
|
| Model: | VE7“ | Toestelverhouding: | 57:1 |
|---|---|---|---|
| Nominaal uitgangsmoment: | 1750Nm | Houdend koppel: | 13200Nm |
| kantelmoment: | 7000Nm | Gesloten behuizing: | - Ja, dat klopt. |
| Inlaatvermogen: | AC/DC | Inlaatspanning: | 24 V |
| Markeren: | vertical worm gear slew drive,envelope worm gear slew drive,CE slew drive for solar tracker |
||

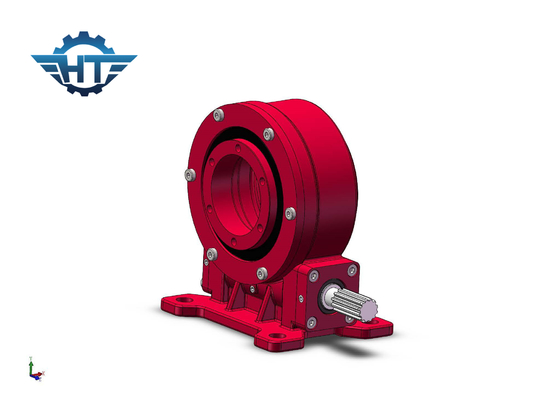

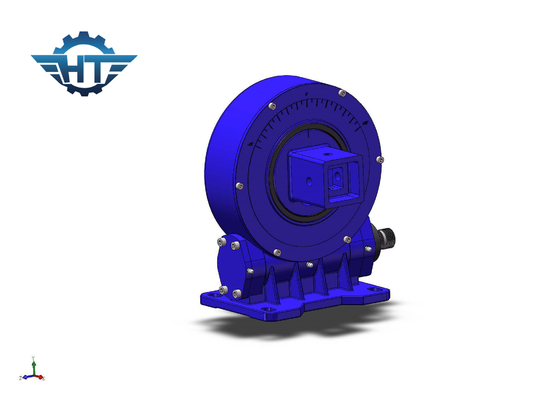

CE verticale omhulsel worm gear slew drive voor zonne-tracker
Bescherming van de envelop worm gear slew drive
Aangezien het kerncomponent van de aandrijfinrichting een draailager heeft, kan het tegelijkertijd de effecten van de askracht, de radiële kracht en het kantelmoment dragen.Vergeleken met traditionele roterende producten, heeft het de kenmerken van eenvoudige installatie, eenvoudig onderhoud en het besparen van de installatie ruimte in grotere mate.
Technische gegevens van VE-schuifdrijf
| Model | Verhouding | Nominaal uitgangsmoment (N.m.) | Tiltkoppel (N.m) | Het vasthoudend koppel (N.m.) | Axiële belasting (kN) | Radiële belasting (kN) | Efficiëntie | Precisie (°) | Zelfvergrendeling | Gewicht (kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Ja, dat klopt. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Ja, dat klopt. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Ja, dat klopt. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Ja, dat klopt. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Ja, dat klopt. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Ja, dat klopt. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Ja, dat klopt. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Ja, dat klopt. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Ja, dat klopt. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Ja, dat klopt. | 251 |
Voordelen
1. Hoog achterhoudend koppel om de veiligheid van het zonne-opsporingssysteem te verbeteren
2. 360 graden of +60~-60 draaibereik, of op verzoek van de klant
3- De wormdrive omhullen.
4. Multi-tand contact om een hoge belasting te waarborgen
5. Zelfvergrendelingsfunctie
Op maat gemaakte diensten
1- Speciaal ontwerp op basis van verschillende toepassingen en projecten
2Er kunnen verschillende soorten motoren worden aangepast, zoals hydraulische motoren, stappenmotoren, elektrische motoren enz.
3Er zijn verschillende kleuren beschikbaar op basis van de RAL-code; onze standaardkleur is RAL 9006.
Glossarium van belangrijke parameters
Tekenmoment:Dit koppel is de zwaartekrachtbelasting vermenigvuldigd met de afstand tussen de ladingpositie en het middelpunt van het draaibalant.De draaiende aandrijving wordt omgedraaid..
Radiële belasting:Verticale belasting ten opzichte van de as van het draaigoed
Axiële belasting:De belasting parallel aan de as van het draaibalans
Houdend koppel:Het is het omgekeerde koppel. Wanneer de aandrijving omgekeerd draait en de onderdelen niet beschadigd zijn, wordt het maximale bereikte koppel vasthoudend koppel genoemd, het wordt ook gezien als gebroken koppel.
Zelfvergrendeling:Alleen wanneer er belasting is, kan de draaiende aandrijving niet omkeren en wordt dus zelfvergrendeling genoemd.
