Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Model: | VE7“ |
|---|---|---|---|
| Toestelverhouding: | 57:1 | Maximaal nominale uitgangsmoment: | 5060 Nm |
| Houdend koppel: | 40,000 Nm | kantelmoment: | 5,000 Nm |
| Efficiëntie: | 40% | Standaardkleur: | RAL 9006 |
| Markeren: | Vertical Envelope slew gearbox,VE7 slew gearbox,Self locking slew drive gearbox |
||

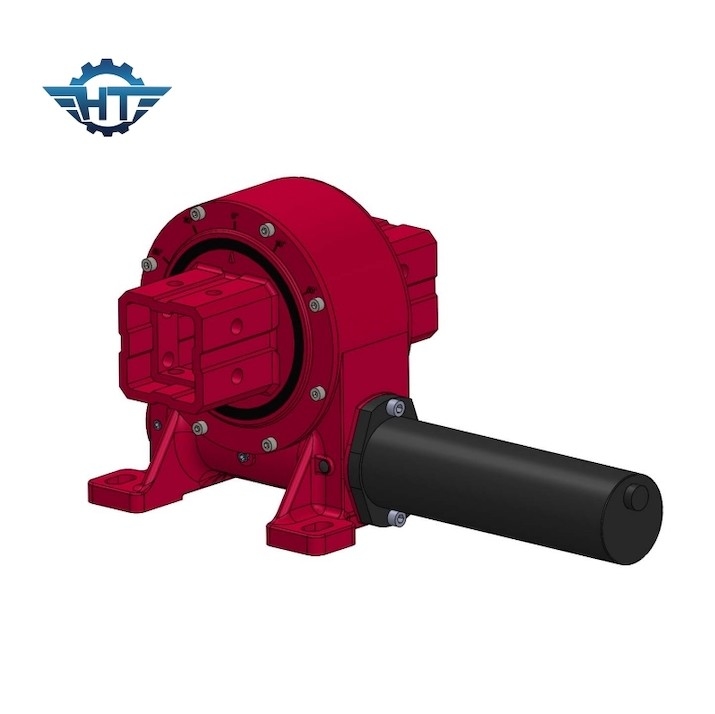

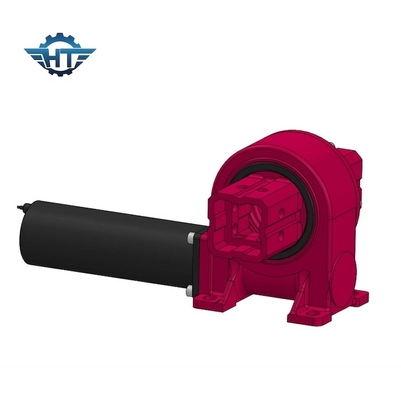

CE verticale omhulsel slew drive worm versnellingsbak motor zonne-tracker
Beschrijving van de aangepaste wormversnellingsdrijving
Onze draaiknop kan tegelijkertijd de effecten van axiale kracht, radiële kracht en kantelmoment weerstaan, aangezien de kerncomponent van de draaiknop de envelop wrom en multi-tandcontact aanneemt.In vergelijking met traditionele draaiproducten, onze producten hebben de kenmerken van eenvoudige installatie, eenvoudig onderhoud en het besparen van installatie ruimte in grotere mate.
Technische gegevens van VE-slingdrive
| Model | Verhouding | Nominaal uitgangsmoment (N.m.) | Tiltkoppel (N.m) | Het vasthoudend koppel (N.m.) | Axiële belasting (kN) | Radiële belasting (kN) | Efficiëntie | Precisie (°) | Zelfvergrendeling | Gewicht (kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Ja, dat klopt. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Ja, dat klopt. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Ja, dat klopt. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Ja, dat klopt. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Ja, dat klopt. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Ja, dat klopt. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Ja, dat klopt. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Ja, dat klopt. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Ja, dat klopt. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Ja, dat klopt. | 251 |
Voordelen
1. Hoog achterhoudend koppel om de veiligheid van het zonne-opsporingssysteem te verbeteren
2. 360 graden of +60~60 graden rotatiebereik, of op verzoek van de klant
3- De wormdrive omhullen.
4. Multi-tand contact om een hoge belasting te waarborgen
5. Zelfvergrendelingsfunctie
Op maat gemaakte diensten
1- Speciaal ontwerp op basis van verschillende toepassingen en projecten
2Er kunnen verschillende soorten motoren worden aangepast, zoals hydraulische motoren, stappenmotoren, elektrische motoren enz.
3Er zijn verschillende kleuren beschikbaar op basis van de RAL-code; onze standaardkleur is RAL 9006.
Glossarium van belangrijke parameters
Tekenmoment:Dit koppel is de zwaartekrachtbelasting vermenigvuldigd met de afstand tussen de ladingpositie en het middelpunt van het draaibalant.De draaiende aandrijving wordt omgedraaid..
Radiële belasting:Verticale belasting ten opzichte van de as van het draaigoed
Axiële belasting:De belasting parallel aan de as van het draaibalans
Houdend koppel:Het is het omgekeerde koppel. Wanneer de aandrijving omgekeerd draait en de onderdelen niet beschadigd zijn, wordt het maximale bereikte koppel vasthoudend koppel genoemd, het wordt ook gezien als gebroken koppel.
Zelfvergrendeling:Alleen wanneer er belasting is, kan de draaiende aandrijving niet omkeren en wordt dus zelfvergrendeling genoemd.
