Productdetails:
|
| Type: | Ingesloten | Toepassing: | Bouwmachines |
|---|---|---|---|
| Bestuurder: | Hydraulische Motor | IP-klasse: | IP66 |
| Kleur: | Zoals gevraagd | efficiëntie: | 40% |
| Model: | VE9 | Verhouding: | 61:1 |
| Markeren: | slewing drive for solar tracking system,solar tracker drive |
||

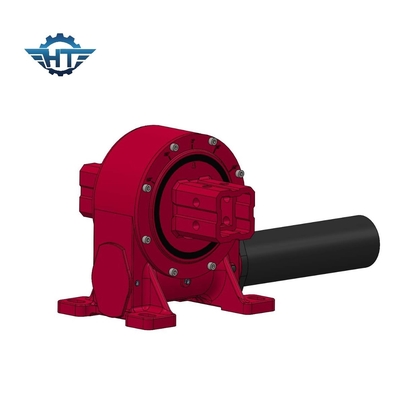

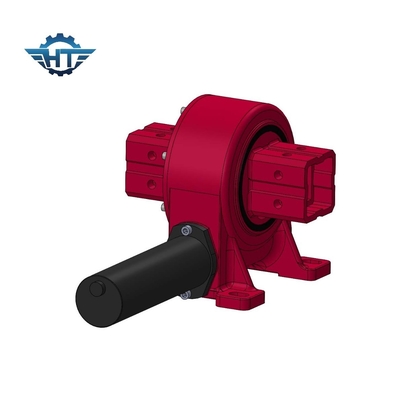

Verticale worm gear slew drive met zandloper worm voor koppeling enkel as tracking systeem
Beschrijving van de worm gear slew drive
Verticaal ontwerp is het grootste lichtpunt van Hangtuo draaibare aandrijvingen, het verticale ontwerp wordt voornamelijk gebruikt voor zonne-tracker systeem,de speciale structuur vereenvoudigt de complexe structuur van de enkelassige zonne-opsporingssysteembeugelDe verticale opzet speelt een meer concurrerende rol op de markt voor zonne-trackers.
Technische gegevens van de slewingdrive van de VE-serie
| Model | Verhouding | Nominaal uitgangsmoment (N.m.) | Tiltkoppel (N.m) | Het vasthoudend koppel (N.m.) | Axiële belasting (kN) | Radiële belasting (kN) | Efficiëntie | Precisie (°) | Zelfvergrendeling | Gewicht (kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Ja, dat klopt. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Ja, dat klopt. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Ja, dat klopt. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Ja, dat klopt. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Ja, dat klopt. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Ja, dat klopt. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Ja, dat klopt. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Ja, dat klopt. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Ja, dat klopt. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Ja, dat klopt. | 251 |
| Model: | VE9 | Plaats van oorsprong | Changzhou, China |
| Brandnaam | HANGTUO | Type | Gehecht |
| Materiaal | 42CrMo,50Mn | Uitgangsmoment | 7320 N.m. |
| Tekenmoment | 18300 N.m | Houdend koppel | 51000 N.m |
| Statische aswaarde | 90 KN | Static Radial Rating | 160 KN |
| Dynamische axiale rating | 45 KN | Dynamische radiële rating | 80 KN |
| Versnellingsverhouding | 61:1 | Efficiëntie | 40% |
Toepassingen
De meest voorkomende toepassingen van de twee-assige draaiband zijn twee-assige zonne-trackers, zoals heliostaten en geconcentreerde fotovoltaïsche apparatuur (CPV), en satelliet- of radaranten.Andere toepassingen zijn autoliften, robotarm positioners en podiumapparatuur.
SDE-specificaties voor de dubbel-assige positioner
Kenmerken
1Verticaal afgesloten ontwerp met één of twee uitgangen.
2Met behulp van zandklokwormversnelling, multi-tand contact, overbrengen van hoog koppel om een grotere belasting te weerstaan.
Toepassingen
Er zijn veel toepassingen waar een draaibare aandrijving kan worden gebruikt, vooral omdat het goed geschikt is voor toepassingen die een belasting vereisen om vermogen en draaiend koppel te behouden.
Typische toepassingen van schommel aandrijving zijn onder meer:
1- Zonne-tracker.
2Windturbines
3- Mensenlift.
4.Hydraulische machines
5Telehandler.
6- De graafmachine.
7- Lift.
8Kraan
9Boringsapparatuur
10Militaire uitrusting
