Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Model: | VE7“ |
|---|---|---|---|
| Toestelverhouding: | 57:1 | Nominaal uitgangsmoment: | 1750Nm |
| Houdend koppel: | 13200Nm | kantelmoment: | 7000Nm |
| Efficiëntie: | 40% | Standaardkleur: | RAL 9006 |
| Markeren: | slew drive motor,worm gear slew drive |
||

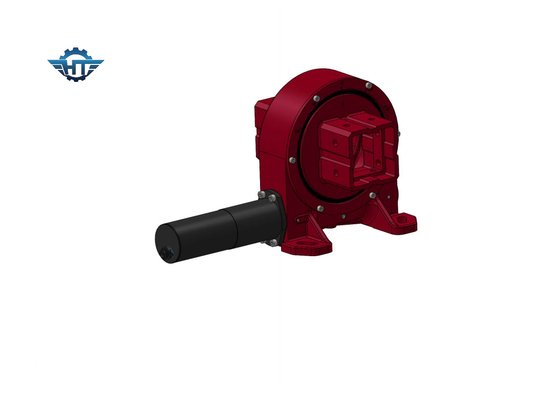

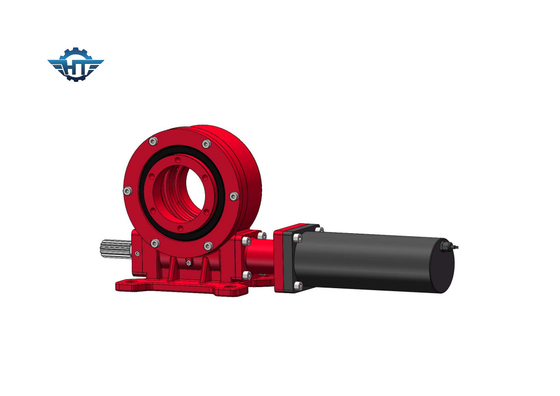

CE en ISO VE7 Slew Drive Gearbox, Verticale Envelope Worm Gear Slew Drive Voor Trackers
Verticale eenassige wormversnellingsboorweg Beschrijving
De schuif aandrijving heeft een achteruit zelfvergrendelende functie vanwege de wormversnellingsdrijving met achteruit zelfvergrendelende eigenschappen.Deze eigenschap verbetert de stabiliteit van de gastheer en de veiligheid factorIn vergelijking met de traditionele slewingproducten is de slewingversnellingsbak eenvoudig te installeren, eenvoudig te onderhouden en bespaart het aanzienlijke installatieruimte.
Technische gegevens van VE-schuifdrijf
| Model | Verhouding | Nominaal uitgangsmoment (N.m.) | Tiltkoppel (N.m) | Het vasthoudend koppel (N.m.) | Axiële belasting (kN) | Radiële belasting (kN) | Efficiëntie | Precisie (°) | Zelfvergrendeling | Gewicht (kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Ja, dat klopt. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Ja, dat klopt. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Ja, dat klopt. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Ja, dat klopt. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Ja, dat klopt. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Ja, dat klopt. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Ja, dat klopt. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Ja, dat klopt. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Ja, dat klopt. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Ja, dat klopt. | 251 |
Voordelen
1. Hoog achterhoudend koppel om de veiligheid van het zonne-opsporingssysteem te verbeteren
2. 360 graden draaibereik
3- De wormdrive omhullen.
4. Multi-tand contact om een hoge belasting te waarborgen
5. Zelfvergrendelingsfunctie
Op maat gemaakte diensten
1- Speciaal ontwerp op basis van verschillende toepassingen en projecten
2Er kunnen verschillende soorten motoren worden aangepast, zoals hydraulische motoren, stappenmotoren, elektrische motoren enz.
3Er zijn verschillende kleuren beschikbaar op basis van de RAL-code; onze standaardkleur is RAL 9006.
Glossarium van belangrijke parameters
Tekenmoment:Dit koppel is de zwaartekrachtbelasting vermenigvuldigd met de afstand tussen de ladingpositie en het middelpunt van het draaibalant.De draaiende aandrijving wordt omgedraaid..
Radiële belasting:Verticale belasting ten opzichte van de as van het draaigoed
Axiële belasting:De belasting parallel aan de as van het draaibalans
Houdend koppel:Het is het omgekeerde koppel. Wanneer de aandrijving omgekeerd draait en de onderdelen niet beschadigd zijn, wordt het maximale bereikte koppel vasthoudend koppel genoemd, het wordt ook gezien als gebroken koppel.
Zelfvergrendeling:Alleen wanneer er belasting is, kan de draaiende aandrijving niet omkeren en wordt dus zelfvergrendeling genoemd.
