Productdetails:
|
| Model: | 21 duim | Versnellingsverhouding: | 150:1 |
|---|---|---|---|
| Toepassing: | Eénastig zonne-opsporingssysteem | OEM-service: | beschikbaar |
| Plaats van herkomst: | Changzhou, China | Bestuurder: | met een vermogen van niet meer dan 50 W |
| Hardheid: | Gekard | Geluid: | ≤ 65 dB |
| Markeren: | hydraulic slew motor,slewing gear |
||

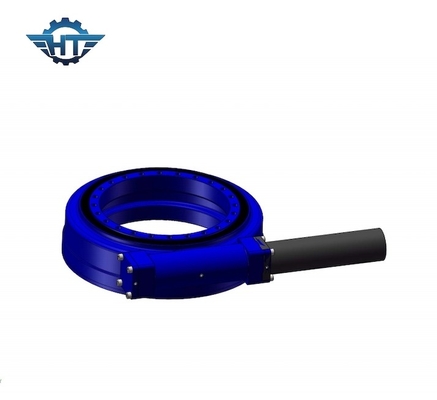

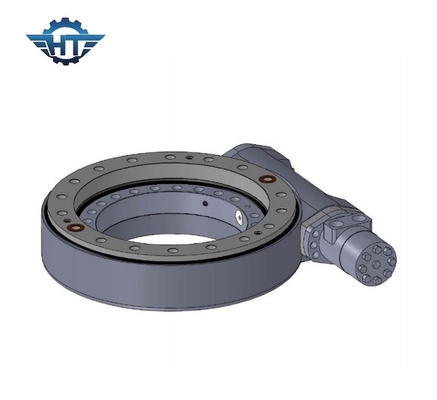

SE21 Solar Tracker Slew Drive Hoog koppel en stabiliteit met zandloperwormtechnologie
SE21 Zonne-tracker slew driveBeschrijving
Onze wormversnellingen zetten 5 tot 11 tanden in op de lijn van de ringversnelling van de zandklokschroef.die een hogere tand betrokkenheid dan standaard wormen, waardoor de versnellingsbak meer stabiliteit en sterkte krijgt.
SE-spinneacties met één as zijn verzekerd van een levensduur van 30 jaar met een nauwkeurige 3D-positionier.We kwalificeren al onze componenten en grondstoffen volgens de normen van ISO 9001, CE-certificeringen om de levensduur van het veld te maximaliseren.
Parameters van de SE-serie
| Model | Verhouding | Nominaal uitslagkoppel ((N.m.) | Torsie voor kanteling ((N.m.) | Het moment van aanhoudende aandrijving ((N.m.) | Axiële belasting ((kN) | Radiële belasting ((kN) | Efficiëntie | Precisie ((°) | Zelfvergrendeling | Gewicht ((kg) |
| 1 ¢ | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤ 0.1 | - Ja, dat klopt. | 6 |
| 3 ¢ | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤ 0.1 | - Ja, dat klopt. | 8 |
| 5 ¢ | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤ 0.1 | - Ja, dat klopt. | 12 |
| 7 ¢ | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤ 0.1 | - Ja, dat klopt. | 21 |
| 9 ¢ | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤ 0.1 | - Ja, dat klopt. | 49 |
| 12 ¢ | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤ 0.1 | - Ja, dat klopt. | 61 |
| 14 ¢ | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤ 0.1 | - Ja, dat klopt. | 63 |
| 17 ¢ | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤ 0.1 | - Ja, dat klopt. | 105 |
| 21 ¢ | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤ 0.1 | - Ja, dat klopt. | 149 |
| 25 ¢ | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤ 0.1 | - Ja, dat klopt. | 204 |
Toepassingen
De meest voorkomende toepassingen van de twee-assige draaiband zijn twee-assige zonne-trackers, zoals heliostaten en geconcentreerde fotovoltaïsche apparatuur (CPV), en satelliet- of radaranten.Andere toepassingen zijn autoliften, robotarm positioners en podiumapparatuur.Het azimuth & elevation gecombineerde en ingesloten ontwerp kan de tracking nauwkeurigheid en energieopwekking efficiëntie te verbeteren.
