Productdetails:
|
| Model: | 7 inch | Versnellingsverhouding: | 57:1 |
|---|---|---|---|
| Efficiëntie: | 40% | Type: | Tweeledige as |
| Toepassing: | Zonne-tracker | OEM-service: | Beschikbaar |
| Plaats van oorsprong: | Changzhou, China | Bestuurder: | 24 V gelijkstroom |
| Markeren: | solar tracker drive,slewing gear |
||

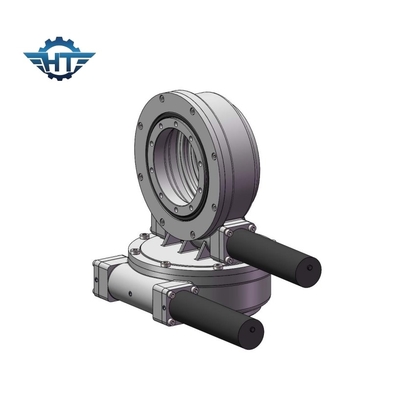

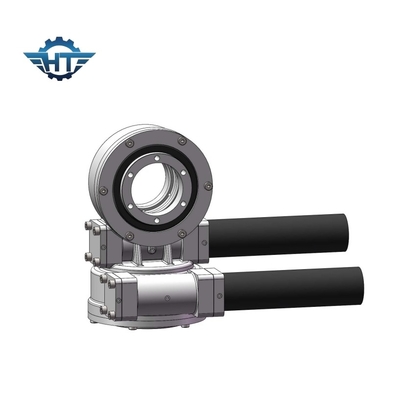

Sde7 Dual Worm Gear Solar Slew Drive met 24 Vdc Planetary Gear Motor voor trackers
Verm Gear Zonne slew driveBeschrijving
De draaiende aandrijving is een versnellingsbak die radiële en axiale belastingen veilig kan vasthouden, evenals een koppel kan doorgeven voor het draaien.Slewing drives worden gemaakt door het produceren van tandwielenHet is de bedoeling dat de in de eerste plaats in het kader van de onderhavige verordening vastgestelde maatregelen de in de eerste alinea bedoelde maatregelen worden toegepast.
Slewingdrive wordt veel gebruikt in modulaire aanhangwagens, kranen, houtgreepapparatuur, luchtwerkplatform, zonne-trackingsystemen, windenergiesystemen, enz.
Het is de bedoeling dat de productie van zonne-energie in de regio's met een hoge breedtegraad en een efficiëntie van meer dan 35% wordt verhoogd.
Voor horizontale eenassige zonne-opsporingssystemen past de hoofdas van het zonnepaneel de hoek aan om de declinatiehoek nauwkeurig te volgen.Dit soort draaiknoppen wordt alleen toegepast voor lage breedtegraden gebied.
Door het gebruik van een draaibal als kerncomponent kan de draaibal de askracht, de radialkracht en het kantelmoment tegelijkertijd dragen.
Het zonne-tracking systeem is onderverdeeld in een horizontaal enkelasig zonne-tracking systeem, een kantelend enkelasig tracker en een dubbelasig zonne-tracking systeem.
De draaiende aandrijvingen die worden gebruikt in zonne-trackingsystemen zijn voornamelijk enkelastig (SE-serie), dubbelastig (SDE-serie) en verticaal (VE-serie).,SE9; SDE3, SDE7, VE7, VE9.
Hoe kies ik de juiste grootte van de draaibank?
Het kiezen van een passende grootte van de draaibanden om niet alleen prestatiegebrek of prestatieoverschot te voorkomen, speelt een belangrijke rol bij het bereiken van kosteneffectieve oplossingen.
Gelieve ons de volgende informatie te verstrekken om een geschikte draaibank te kiezen:
1. de aanvraag
2Als u geen duidelijk beeld heeft van deze gegevens, geeft u ons gewoon de belasting, bijvoorbeeld het gewicht van de panelen en de bevestigingsbeugels op onze draaibank.
3. de belasting afmetingen en de grootste wind in uw gebied in de afgelopen 10 jaar die worden gebruikt om te berekenen of de aandrijving die we hebben aanbevolen de maximale belasting kan dragen wanneer er een sterke wind komt.
4. de door u gevraagde uitgangs snelheid, waardoor wij de geschikte motoren voor u kunnen aanbevelen.
5. andere informatie zoals reactie, vraag naar IP-kwaliteit, enz.
Technische gegevens van SDE Slew Drives.
| Model | Verhouding | Nominaal uitslagkoppel ((N.m.) | Torsie voor kanteling ((N.m.) | Het moment van aanhoudende aandrijving ((N.m.) | Axiële belasting ((kN) | Radiële belasting ((kN) | Efficiëntie | Precisie (°) | Zelfvergrendeling | Gewicht (kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Ja, dat klopt. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Ja, dat klopt. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Ja, dat klopt. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Ja, dat klopt. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Ja, dat klopt. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Ja, dat klopt. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Ja, dat klopt. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Ja, dat klopt. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Ja, dat klopt. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Ja, dat klopt. | 251 |
