Productdetails:
|
| Materiaal: | 50Mn, 42CrMo, QT | Model: | SDE 7 |
|---|---|---|---|
| Toestelverhouding: | 57:1 | Outputtorsie: | 0,8 kNm |
| Het houden van Torsie: | 6 kNm | Het overhellen Torsie: | 9,2 kNm |
| Efficiency: | 40% | Kleur: | gebaseerd op RAL |
| Markeren: | slewing ring drive,worm drive motor |
||

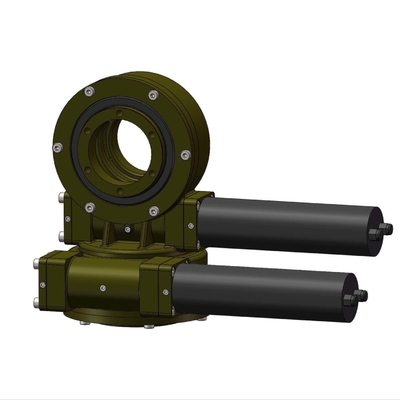

Aangepaste SDE zwenkt Aandrijvingsversnellingsbak die voor Dubbele As Satellietantenne en CSP volgen
Zwenk de Beschrijving van de Aandrijvingsversnellingsbak
Is de zwenkende aandrijving van Hangtuo samengesteld uit de huisvesting, het zwenkende dragen, verzegelen, die worm met sommige voltooide vervangstukken wikkelen. Wij kunnen de Elektronische motor en Hydraulische die motor ook produceren voor het zwenken van aandrijving wordt gebruikt, die bewegingen voor richting met de wijzers van de klok mee en tegenrichtingsomwenteling met de wijzers van de klok mee kan.
De Modelslewing drive performance Parameters van SDE
| SDE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5“ | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7“ | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9“ | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12“ | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14“ | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17“ | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21“ | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25“ | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Voordeel
1. Sterk ten val brengend die ogenblik bij het zwenken van ring wordt gebaseerd
2. Keur het wikkelen van wormaandrijving goed
3. Aandrijvings grotere lading voor het gebruiken van multitandcontact
4. Betere statische zelfsluitende functie
Toepassingen
Kan het de dubbel-as zwenkende apparaat van Hangtuo rond twee onafhankelijke en afzonderlijke assen roteren om torsie te produceren, daardoor bereikend een brede waaier van stabiele en high-precision transmissie. De toepassingen omvatten zonnedrijvers, heliostaten, geconcentreerde photovoltaics (CPV), en satelliet en radioantennes.
