Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Modelnummer: | SE14 |
|---|---|---|---|
| Type: | Worm en Wormwheel | Het levenstijd: | 30 jaar |
| OEM: | beschikbaar | TOEPASSING: | Geconcentreerde Elektrische centrale |
| Verhouding: | 85:1 | Gesloten behuizing: | Ja |
| Markeren: | slewing ring drive,small slew drive |
||

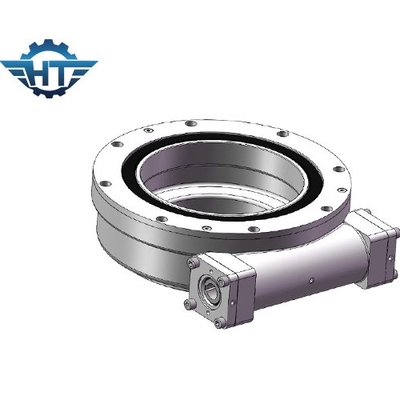

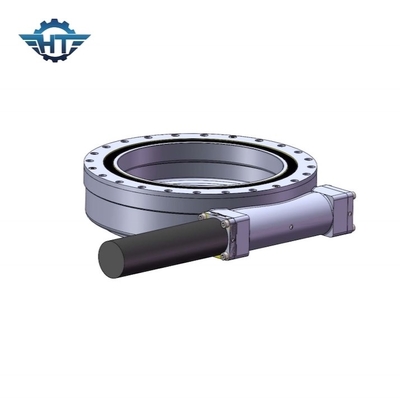

De enige Zelfsluitende As 14 Duim zwenkt Aandrijvingsversnellingsbak met Stepper Motor voor Geconcentreerde Elektrische centrale
Zelfsluitend zwenk Aandrijvingsbeschrijving
De gemeenschappelijkste zwenkende aandrijvingstoepassing voor de enige as zwenkende aandrijving is horizontaal enig as zonne volgend systeem. Het enige as volgende systeem is een soort machtseenheid dat het zonnepaneel kan houden onder ogen ziend de zon east-to-west van en het zonnelicht maken het zonnepaneel verticaal bestralen wanneer het zich beweegt. De enige as zwenkende aandrijving kan de het volgen precisie verbeteren en de efficiency van de machtsgeneratie wat de enige as betekent zwenkt aandrijving kan een efficiënte en betrouwbare oplossing in één enkele aandrijving tot stand brengen. De enige as zwenkt aandrijving want PV kan verticaal worden opgezet.
Prestatiesparameters van SE-reeks
| SE Modelperformance parameters | ||||||||||||
| Model |
Nominaal vermogen Torsie (N.m) |
Het overhellen Torsie (N.m) |
Holding Torsie (N.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep. (℃) |
Zelf sluiten |
Gewicht (kg) |
| 1“ | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3“ | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5“ | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7“ | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9“ | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12“ | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14“ | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17“ | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21“ | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25“ | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Kenmerken & Voordelen
1. Hoge precisie om systeem volledig het automatische volgen op een hogere precisiemanier te laten
2. Om 45% ong. te bereiken meer machtsoutput dan vast opzettend systeem
3. Eenvoudige installatie en behandeling
. gemakkelijk onderhoud 4
Toepassingsgebieden
De zwenkende aandrijving is perfect voor situaties die zowel lading-houdt als rotatietorsie van dezelfde versnellingsbak vereisen. De typische toepassingen omvatten zonnedrijvers, windturbines, satelliet en radarschotels, vrachtwagenkranen, mensenliften, nutsmateriaal, hydraulische materiaalgehechtheid, het materiaal van het oliehulpmiddel, bandmanagers, graafs, en automobielliften.
Hoe te om de juiste grootte van het zwenken van aandrijving te kiezen?
Het verkiezen van een juiste grootte van de zwenkende aandrijving van niet alleen prestatiesgebrek of prestatiessurplus te vermijden is spel een belangrijke rol in het bereiken van rendabele oplossingen.
Gelieve te geven ons de volgende informatie om een geschikte zwenkende aandrijving te selecteren:
1. de toepassing
2. vereist outputtoque. Als u geen duidelijk idee van dat gegeven hebt, vertel ons enkel de lading, bijvoorbeeld, het gewicht panelen en het opzetten steunen op onze zwenkende aandrijving.
3. de ladingsdimensies en de grootste wind op uw gebied in het verleden de 10 jaar die om wordt gebruikt te berekenen als de aandrijving die wij konden de maxiumlading hebben geadviseerd dragen wanneer er de grote wind komt.
4. de output verzendt u vereiste welke ons zal helpen om de geschikte motoren voor u te adviseren.
5. andere informations zoals weerslag, IP de rangvraag enz.
