Productdetails:
|
| Materiaal: | QT | Modelnummer: | SDE21" |
|---|---|---|---|
| Type: | Worm en Wormwheel | Het levenstijd: | 30 jaar |
| OEM: | Beschikbaar | Toepassing: | Zonne Volgend Systeem |
| Verhouding: | 125:1 | Gesloten behuizing: | Ja |
| Markeren: | slewing ring drive,worm drive motor |
||

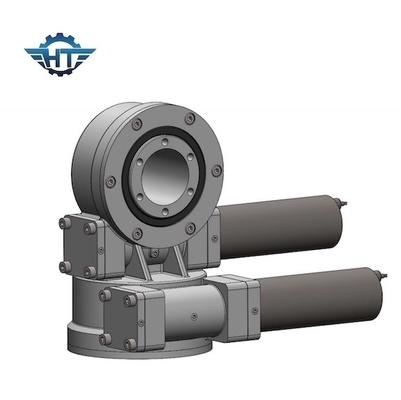

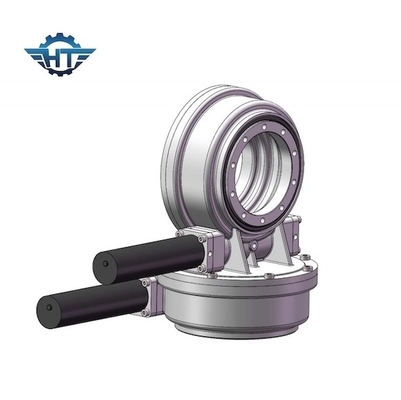

De spiraalvormige Toestel Ingesloten Huisvestings Dubbele As zwenkt Aandrijving Modelsde21 met AC 380 Motor voor Zonnedrijver
De ingesloten het Huisvesten Dubbele As zwenkt Aandrijvingsbeschrijving
Zwenk de wormtechnologie van de aandrijvingsgebruik gepatenteerde zandloper om maximumcontrole en bewegingssteun te geven. Onze wormtoestellen nemen 5 tot 11 tanden op de hoogtelijn van in dienst het ringstoestel van de zandloperschroef, die hogere tandovereenkomst dan standaardwormen is, die de versnellingsbak grotere stabiliteit en sterkte geven. Leer meer over zandlopertechnologie.
De gemeenschappelijkste zwenkende aandrijvingstoepassing voor de zonnedrijvers van de dubbel-as zwenkende drivesare dubbel-as, zoals heliostaten en geconcentreerde photovoltaics (CPV), en satelliet of radarschotels. Andere toepassingen omvatten automobielliften, robotachtige wapeninstelmechanismen, en stadiummateriaal.
SDE-de Specificaties van het dubbel-Asinstelmechanisme
SDE-wordt de dubbel-as zwenkende aandrijving verzekerd voor het 30-jaar gebiedsleven van het nauwkeurige 3D plaatsen. SDE-de aandrijving leidt tot een efficiënte en betrouwbare oplossing in één enkele aandrijving. Wij kwalificeren elk van onze die componenten en grondstoffen gebruikend normen door ISO 9001, Ce-certificatie worden bepaald het gebiedsleven te maximaliseren.
De Modelslewing drive performance Parameters van SDE
| SDE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5“ | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7“ | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9“ | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12“ | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14“ | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17“ | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21“ | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25“ | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Toepassingen
Het gecombineerd en het ingesloten azimut & Verhoging ontwerpen kunnen de het volgen precisie en van de machtsgeneratie efficiency verbeteren.
