Productdetails:
|
| Materiaal: | QT | Type: | Worm en Wormwheel |
|---|---|---|---|
| Het levenstijd: | 30 jaar | Toepassing: | zonne-tracker met twee assen |
| Toestelverhouding: | 57 | Gesloten behuizing: | Ja |
| Weerslag: | minder dan 0,1 graden | Effeciency: | 40% |
| Markeren: | slewing ring drive,small slew drive |
||

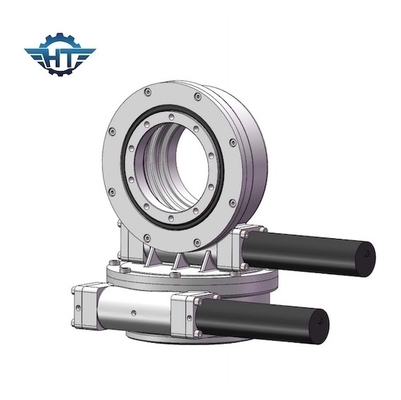

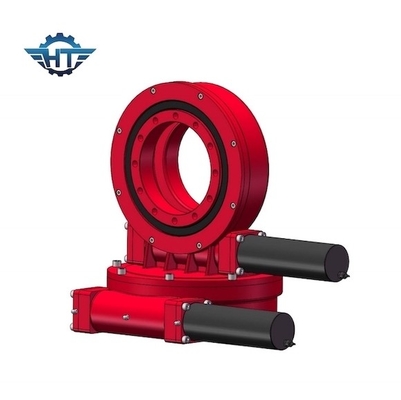

QT de Materiële Dubbele As zwenkt Torsie 13 van de Aandrijvingsholding KNm voor Zonne Volgend Systeem
De dubbele As zwenkt Aandrijvingsbeschrijving
SDE7 zwenkende Aandrijving voor dubbel-As Zonnedrijver
Merknaam: HT
ModelNumber: SDE3A
Voorwaarde: Nieuw
Verleende naverkoop de Dienst: Ingenieurs beschikbaar aan de dienstmachines overzee
Outputtorsie: 2000 N.m
Het overhellen ogenbliktorsie: 13500 N, m
Het houden van torsie: 13200 N.m
Asclassificatie: 34 KN
Radiale classificatie: 58 KN
Toestelverhouding: 57:1
Het volgen Precisie: ≤ 0.1°
Motor: 12V, 24V, gelijkstroom-motor, 380V, de motor van 220V AC
Netto Gewicht: 56 Kg
Levertijd: Binnen 15 werkdagen na bevestigde orde en ontvangen betaling.
De Modelslewing drive performance Parameters van SDE
| SDE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5“ | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7“ | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9“ | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12“ | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14“ | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17“ | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21“ | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25“ | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja |
705kg
|
Toepassingen
De gemeenschappelijkste zwenkende aandrijvingstoepassing voor de zonnedrijvers van de dubbel-as zwenkende drivesare dubbel-as, zoals heliostaten en geconcentreerde photovoltaics (CPV), en satelliet of radarschotels. Andere toepassingen omvatten automobielliften, robotachtige wapeninstelmechanismen, en stadiummateriaal.
SDE-de Specificaties van het dubbel-Asinstelmechanisme
1) SDE-reeks zwenkende die aandrijving wijd voor relatieve omwentelingsdelen wordt gebruikt van de zonnedrijver.
2) Dubbele asdrijver van zonnepv en zonne
SDE-wordt de dubbel-as zwenkende aandrijving verzekerd voor het 30-jaar gebiedsleven van het nauwkeurige 3D plaatsen. SDE-de aandrijving leidt tot een efficiënte en betrouwbare oplossing in één enkele aandrijving. Wij kwalificeren elk van onze die componenten en grondstoffen gebruikend normen door ISO 9001, Ce-certificatie worden bepaald het gebiedsleven te maximaliseren.
