Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Model: | SDE12 |
|---|---|---|---|
| Type: | Worm en Wormwheel | Garantie: | 3 jaar |
| OEM: | Beschikbaar | Technische ondersteuning: | hele leven |
| Toepassing: | Het dubbele Zonnestelsel van de Aszon | Het werktemperaturen.: | -30～+120 Celsius |
| Markeren: | slewing ring drive,small slew drive |
||

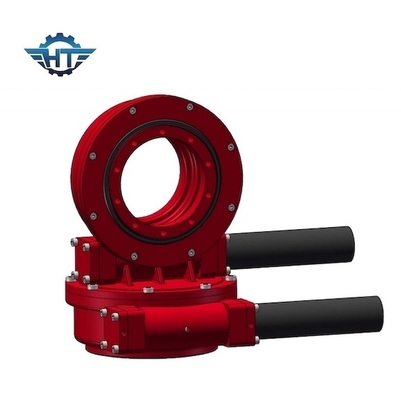

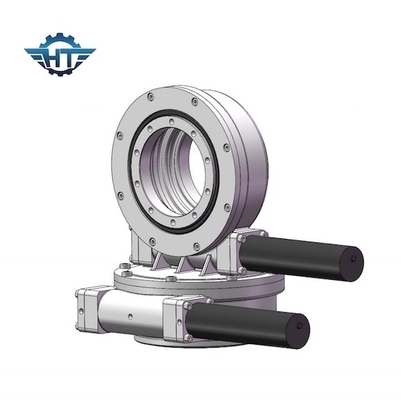

Toestelverhouding 78/1 Dubbele As van SDE12 zwenkt Aandrijving Tweeassig voor het Dubbele Zonnestelsel van de Aszon
De dubbele as zwenkt aandrijving (SDE-type) - de Zonnedrijver zwenkt aandrijving
SDE-reeks het ontwerpen is absorbeert de voordelen van VE en SE. De Azimut en Verhogings 3D richting die tegelijkertijd roteren.
De gemeenschappelijkste zwenkende aandrijvingstoepassing voor de dubbel-as zwenkende aandrijving is dubbel-as zonnedrijvers, zoals heliostaten en geconcentreerde photovoltaics (CPV), en satelliet of radarschotels. Andere toepassingen omvatten automobielliften, robotachtige wapeninstelmechanismen, en stadiummateriaal.
Specificaties
Onze basis de modelgrootte prestaties levert strekt zich van 1.500 NM uit aan 11.200 NM holdingstorsie, 100Nm aan 20.000 NM outputtorsie, 5000 NM aan 89.000 NM het overhellen torsie, en de verhoudingen van de versnellingsbakvermindering van 30:1 tot 150:1. Door een planetarische versnellingsbak vast te maken, zou de toestelverhouding nog hoger kunnen zijn. De aandrijving kan, of op een combinatie veelvoudige assen horizontaal, verticaal worden opgezet.
De Modelslewing drive performance Parameters van SDE
| SDE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5“ | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7“ | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9“ | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12“ | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14“ | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17“ | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21“ | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25“ | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Betrouwbaarheid
Onze SDE-dubbel-as zwenkende aandrijving wordt verzekerd voor een van het 30-jaar tijd gebiedsleven van het nauwkeurige 3D plaatsen. SDE-de aandrijving leidt tot een efficiënte en betrouwbare oplossing in één enkele aandrijving. Wij kwalificeren elk van onze die componenten en grondstoffen gebruikend normen door ISO 9001, Ce-certificatie worden bepaald het gebiedsleven te maximaliseren.
Prestaties
Ons zwenk de wormtechnologie van de aandrijvingsgebruik gepatenteerde zandloper om maximumcontrole en bewegingssteun te geven. Onze wormtoestellen nemen 5 tot 11 tanden op de hoogtelijn van in dienst het ringstoestel van de zandloperschroef, die hogere tandovereenkomst dan standaardwormen is, die de versnellingsbak grotere stabiliteit en sterkte geven. Leer meer over zandlopertechnologie.
Door zandloperworm adoping, heeft de aandrijving de volgende eigenschappen:
1) Hogere outputtorsie en holdingslading
2) Hoogste het volgen precisie
3) Het sterke corrosie efficiënte weerstand en verzegelen
Hoe te om de juiste grootte van het zwenken van aandrijving te kiezen?
Het verkiezen van een juiste grootte van de zwenkende aandrijving van niet alleen prestatiesgebrek of prestatiessurplus te vermijden is spel een belangrijke rol in het bereiken van rendabele oplossingen.
Gelieve te geven ons de volgende informatie om een geschikte zwenkende aandrijving te selecteren:
1. de toepassing
2. vereist outputtoque. Als u geen duidelijk idee van dat gegeven hebt, vertel ons enkel de lading, bijvoorbeeld, het gewicht panelen en het opzetten steunen op onze zwenkende aandrijving.
3. de ladingsdimensies en de grootste wind op uw gebied in het verleden de 10 jaar die om wordt gebruikt te berekenen als de aandrijving die wij konden de maxiumlading hebben geadviseerd dragen wanneer er de grote wind komt.
4. de output verzendt u vereiste welke ons zal helpen om de geschikte motoren voor u te adviseren.
5. andere informations zoals weerslag, IP de rangvraag enz.
