Productdetails:
|
| Materiaal: | QT | Model: | SDE21" |
|---|---|---|---|
| Het houden van Torsie: | 89 kNm | Het overhellen Torsie: | 65 kNm |
| Efficiency: | 40% | Aslading: | 337 kN |
| Radiale belasting: | 640 kN | Kleur: | gebaseerd op Ral-code |
| Markeren: | slewing ring drive,small slew drive |
||

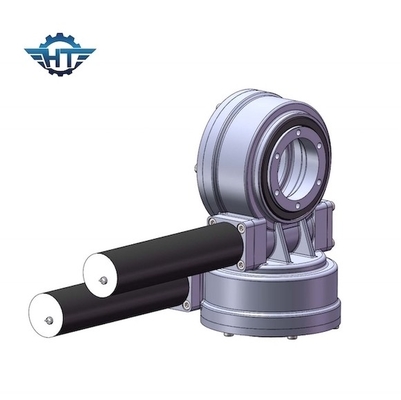

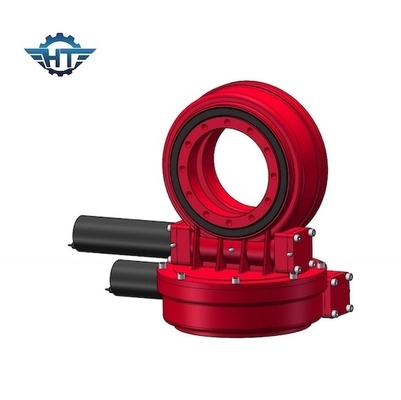

SDE met geringe geluidssterkte zwenkt Aandrijvingsversnellingsbak met Hoge Holdingstorsie voor Dubbel As Zonne Volgend Systeem
SDE met geringe geluidssterkte zwenkt Aandrijvingsbeschrijving
De dubbele as zonnedrijver omvat een bewegend platform, een vast platform, een periodieke ketting, een parallelle ketting en een drijfapparaat zoals de dubbele zwenkende aandrijving van de as zonnedrijver. Het bewegende platform wordt gesteund door de periodieke ketting en door de parallelle ketting gedreven, vormt een parallel volgend mechanisme. zwenk aandrijving want de dubbele as zonnedrijver wordt gevormd om de parallelle ketting aan motie te drijven om het bewegende platform te drijven om rond verticale en horizontale assen te roteren. De dubbele zwenkende aandrijving van de as zonnedrijver van de huidige onthulling heeft een grotere werkruimte, betere het volgen prestaties en voordelen van hoge starheid, laag energieverbruik, kleine drijftorsie en lage inertie, enz.
De Modelslewing drive performance Parameters van SDE
| SDE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5“ | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7“ | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9“ | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12“ | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14“ | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17“ | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21“ | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25“ | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Verklarende woordenlijst van Zeer belangrijke Parameters
Het overhellen Ogenbliktorsie: De torsie is de lading met afstand tussen de positie van lading en het centrum van het zwenkende dragen wordt. vermenigvuldigd die Als qorque door lading en afstand wordt geproduceerd groter is dan de geschatte het overhellen ogenbliktorsie, zal de zwenkende aandrijving die worden ten val gebracht.
Radiale lading: Ladingsverticaal aan de as van het zwenkende dragen
Aslading: Lading parallel met de as van het zwenkende dragen
Het houden van torsie: Het is de omgekeerde torsie. Wanneer de aandrijving integendeel roteert, en de delen niet worden beschadigd, wordt het bereikte maximumkoppel genoemd holdingstorsie.
Zelfsluitend: Slechts wanneer geladen, kan de zwenkende aandrijving niet omkeren roteert en zo riep zelfsluitend.
