Productdetails:
|
| Modelnummer: | SE14 | Het houden van Torsie: | 54200 NM |
|---|---|---|---|
| kantelmoment: | 68000 Nm | Outputtorsie: | 6550 NM |
| Statische Aslading: | kN 680 | Statische Radicale Lading: | 230 Kn |
| Grondstof: | 50Mn, 42CrMo | Gewicht: | 63 kg |
| Markeren: | hydraulic slew motor,solar tracker drive |
||

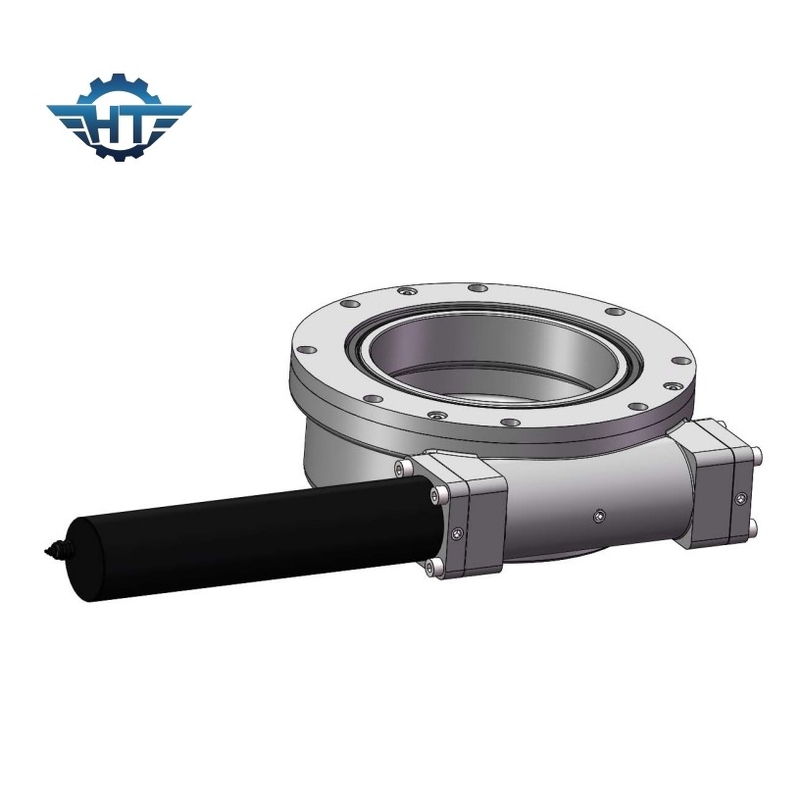

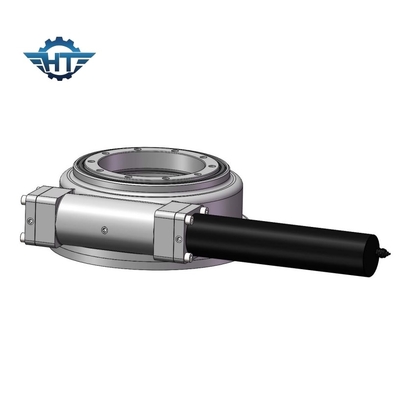

SE14A zonne zwenk Aandrijvingsversnellingsbak met Motor voor Zonne Volgend Systeem
SE14A zwenk Aandrijvingsbeschrijving
ModelCode:
1 2 3 4 5 6 7 8 9 10 11
| KE - 3 - A - 31 - M - HA - 6B R C - 2 - REV.A |
SE: Se-horizontaal zwenk aandrijving, zwenkt de VE-Verticaal aandrijving
De sde-dubbele as zwenkt aandrijving
2- De productgrootte, eg.3“, 5“, 7“, 9“, 12“, 14“, 17“, 21“, 25“, 3“ zwenkt aandrijving, verminderingsverhouding: 31. , zwenken 5“ aandrijving, verminderingsverhouding: 37. , zwenken 7“ aandrijving, verminderingsverhouding: 57, 9“ zwenken aandrijving, verminderingsverhouding: 61, 12“ zwenken aandrijving, verminderingsverhouding: 78, 14“ zwenken aandrijving, verminderingsverhouding: 85, 17“ zwenken aandrijving, verminderingsverhouding: 102, 21“ zwenken aandrijving, verminderingsverhouding: 125, 25“ zwenken aandrijving, verminderingsverhouding: 150.
3- A: Techniekniveau, A, B, C, etc…
4- XXX: De verminderingsverhouding.
5- M: M-metrische het opzetten draden, niets-Schroefgat door Britse meting. M
6- HX: HA die, HC-Geen het doven, HD-Austempered Kneedbaar Ijzer, HK QPQ, HN-Nitriding doven
7- 25M: B-6B latinput, 12M-φ12-gateninput, 25M-φ25-gateninput, hydraulische de motorinput van 160-160CC, 24-24V-de input van de toestelmotor, 220-220V-de input van de toestelmotor, 380-380V-de input van de toestelmotor
8-r: R-juiste kant, motorpositie. L linkerkant, motorpositie.
9-c: C-afgedekt eind. E-levering Codeur. A - weg, hydraulische havenpositie & richting. I - binnen, hydraulische havenpositie & richting. U omhoog, hydraulische havenpositie & richting. D - neer, hydraulische havenpositie & richting.
10- 2: Leeg-Enig niets-wormaantal, 2-dubbel
11-REV.A: Versienummer A omdat C etc….
Bericht: Wij zullen de klantencode toevoegen wanneer de klanten speciaal vereiste heeft.
Prestatiesparameters van SE Modelslew drive
| Model | Verhouding | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (N.m) | Het houden van Torsie (N.m) | Aslading (kN) | Radiale Lading (kN) | Efficiency | Precisie (°) | Zelfsluitend | Gewicht (kg) |
| 1“ | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
| 3“ | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ja | 8 |
| 5“ | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 12 |
| 7“ | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 21 |
| 9“ | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 49 |
| 12“ | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 61 |
| 14“ | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ja | 63 |
| 17“ | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ja | 105 |
| 21“ | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ja | 149 |
| 25“ | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 204 |
Vervoer, Behandeling & Opslag
Het vervoer slechts in horizontale positie, effecten zou moeten worden vermeden.
Het slijtagewerk gloves en is zorgvuldig wanneer behandeling zwenkt aandrijving.
Gebruik de gaten van de ringen in zwenken aandrijving om bouten voor, en plaatsing brandkast te bevestigen die hijsen behandelen.
De opslag slechts in een horizontale positie en in gesloten ruimten, houdt het nat het worden weg, duurt de bescherming van de oppervlaktecorrosie van blootgestelde het koppelen oppervlakten ongeveer 1 maand in gesloten verpakking. De langere periodeopslag vereist speciale beschermende maatregelen.
Uitgepakt vervoeren zwenkt ringen
Verticaal vervoert het gebruiks geschikte opheffende toestel nooit product
Uitgepakt zwenk aandrijving kan met opheffend toestel in de volgende omstandigheden worden vervoerd:
