Productdetails:
|
| Model: | SE14 | Het houden van Torsie: | 54200 NM |
|---|---|---|---|
| kantelmoment: | 68000 Nm | Outputtorsie: | 6550 NM |
| Axiale belasting: | kN 680 | Radicale Lading: | 230 Kn |
| Certificaat: | ISO9001, CE | Toepassing: | volgsysteem voor zonne-energie |
| Markeren: | hydraulic slew motor,solar tracker drive |
||

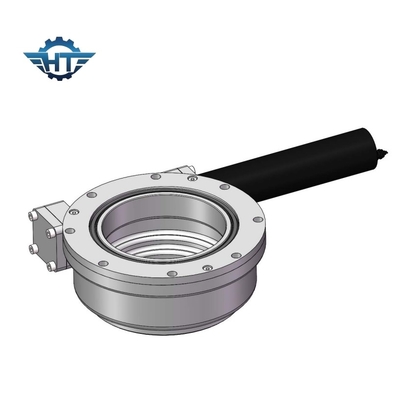

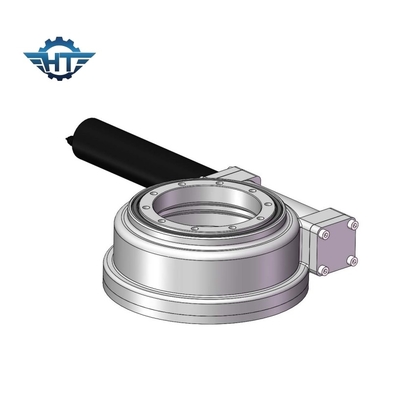

SE-het Toestel van de Reeksworm zwenkt Aandrijving met Hoog rendement voor Zonne Volgend Systeem
Zwenkende de Aandrijvingsbeschrijving van SE
Het zwenkende dragen, zwenkend ringslager aangezien de technologie heeft verbeterd, meer zwenkende aandrijving gebruikt de technologie van de zandloperworm, waarin de worm wordt gevormd om meer tanden in het toestel in dienst te nemen
Deze verhoogde tandovereenkomst resulteert in grotere sterkte, efficiency en duurzaamheid. De zwenkende aandrijving gebruikt standaardwormtechnologie waarin de worm op horizontaal de snelheidsverhouding van de schacht van het verband tussen het aantal draden op de worm en het aantal tanden in het wormtoestel of toestel afhangt.
Prestaties van SE-Reeks
| Model | Verhouding | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (N.m) | Het houden van Torsie (N.m) | Aslading (kN) | Radiale Lading (kN) | Efficiency | Precisie (°) | Zelfsluitend | Gewicht (kg) |
| 1“ | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
| 3“ | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ja | 8 |
| 5“ | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 12 |
| 7“ | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 21 |
| 9“ | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 49 |
| 12“ | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 61 |
| 14“ | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ja | 63 |
| 17“ | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ja | 105 |
| 21“ | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ja | 149 |
| 25“ | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 204 |
Installatie van de Slew Aandrijving
1.Clean de opzettende structuur, b.v. van lassen, het galvaniseren, residu's, vuil, enz.
2.Lift zwenk aandrijving met oogbouten.
3.The zwenken aandrijving zullen in leeggemaakte voorwaarde worden opgezet.
4.The na procedure zal worden gevolgd om afwijkingen tussen bout het aanhalen krachten te vermijden.
5.Apply de vloeistof van het draadslot aan draden.
6.Lay de vloeistof van het draadslot op draadhiaat die montage om delen volledig verzoeken.
7.Preload de bouten kruiselings. Zie het algemene patroon in schets hieronder van hoe de bouten kruiselings torsie in opeenvolging worden. Begin met of binnen of buitenring. Doe kruiselings het torqueing van alle bouten aan 30% van het aanhalen van torsie. Dan herhaal kruiselings torsie aan 80% van het aanhalen van torsie. Tot slot kruiselings torsie aan 100% van de het aanhalen torsie.
Er zijn vele toepassingen waar een roterende aandrijving kan worden gebruikt, primair omdat het voor toepassingen passend is die lading vereisen om macht en rotatietorsie te handhaven.
De typische toepassingen van de schommelingsaandrijving omvatten, maar zijn niet beperkt tot:
1.Solar drijver
2.Wind turbines
3.Men's-lift
4.Hydraulic machines
5.Telehandler
6.Excavator
7.Lift
8.Crane
9.Drilling materiaal
10.Military materiaal
