Productdetails:
|
| Materiaal: | QT | Model: | SDE7 |
|---|---|---|---|
| Type: | Worm en Wormwheel | Garantie: | 3 jaar |
| Technische ondersteuning: | hele leven | Toepassing: | PV-volgsysteem |
| Verhouding: | 57:1 | Het levenstijd: | 30 jaar |
| Markeren: | slewing ring drive,worm drive motor |
||

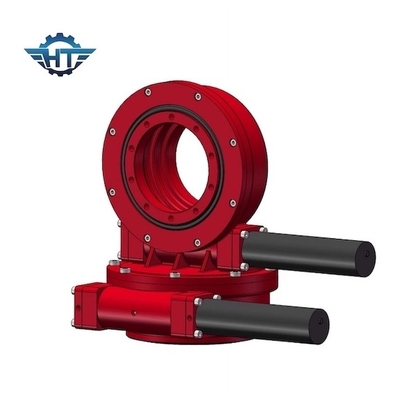

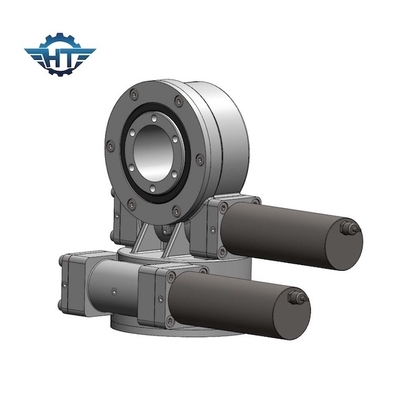

De openluchtgebruiksip66 Dubbele As zwenkt Aandrijving voor Thermische Elektrische centrale en PV Volgend Systeem
De dubbele As zwenkt Aandrijvingsbeschrijving
De zwenkende aandrijving is een versnellingsbak die radiale en asladingen kan veilig houden, evenals een torsie overbrengen voor het roteren. De omwenteling kan in één enkele as, of in veelvoudige assen samen zijn. De zwenkende aandrijving wordt gemaakt door tandwieloverbrenging, lagers, verbindingen, huisvesting, motor en andere hulpcomponenten te vervaardigen en hen te assembleren in een gebeëindigde versnellingsbak. De zwenkende aandrijving wordt wijd toegepast in modulaire aanhangwagens, kranen, het materiaal van de houtgreep, lucht werkend platform, de solartracking systemen van de systemenwindenergie, is de Zwenkende aandrijving van enz. geschikt voor hoog-breedtegebieden en eÜciency van machtsgeneratie zal over 35% worden verhoogd, die signiÚcantly effciency van het systeem van de zonnemachtsgeneratie verbeteren.
Voor horizontaal enig-as zonne volgend systeem, zal de belangrijkste schacht van zonnepaneel de hoek aanpassen om de declinatiehoek precies te volgen. Dit soort het zwenken van aandrijving wordt slechts toegepast voor laag breedtengebied.
Door het zwenkende dragen als zijn kerncomponent goed te keuren, kan het zwenken van aandrijving askracht, radiaal kracht en het overhellen ogenblik gelijktijdig dragen. De zwenkende aandrijving wordt wijd toegepast in zonne volgende systemen.
De Modelslewing drive performance Parameters van SDE
| SDE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5“ | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7“ | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9“ | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12“ | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14“ | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17“ | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21“ | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25“ | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Hoe te om de juiste grootte van het zwenken van aandrijving te kiezen?
Het verkiezen van een juiste grootte van de zwenkende aandrijving van niet alleen prestatiesgebrek of prestatiessurplus te vermijden is spel een belangrijke rol in het bereiken van rendabele oplossingen.
Gelieve te geven ons de volgende informatie om een geschikte zwenkende aandrijving te selecteren:
1. de toepassing
2. vereist outputtoque. Als u geen duidelijk idee van dat gegeven hebt, vertel ons enkel de lading, bijvoorbeeld, het gewicht panelen en het opzetten steunen op onze zwenkende aandrijving.
3. de ladingsdimensies en de grootste wind op uw gebied in het verleden de 10 jaar die om wordt gebruikt te berekenen als de aandrijving die wij konden de maxiumlading hebben geadviseerd dragen wanneer er de grote wind komt.
4. de output verzendt u vereiste welke ons zal helpen om de geschikte motoren voor u te adviseren.
5. andere informations zoals weerslag, IP de rangvraag enz.
Toepassing
Het zonne volgende systeem is verdeeld in horizontaal enig-as zonne volgend systeem, overgehelde enig-asdrijver en dubbel as zonne volgend systeem.
De zwenkende aandrijving die in zonne volgende systemen wordt gebruikt is hoofdzakelijk enige as (SE-reeks), dubbele as (SDE-reeks) en verticaal type (VE reeks). En de gemeenschappelijkste gebruikte modellen zijn SE3, SE5, SE7, SE9; SDE3, SDE7, VE7, VE9.
