Productdetails:
|
| Materiaal: | QT | Model: | SDE5 |
|---|---|---|---|
| Toestelverhouding: | 57:1R | Outputtorsie: | 0,8 kNm |
| Het houden van Torsie: | 6 kNm | Het overhellen Torsie: | 9,2 kNm |
| Efficiency: | 40% | Het werktemperaturen.: | -30℃～+120℃ |
| Markeren: | slewing ring drive,worm drive motor |
||

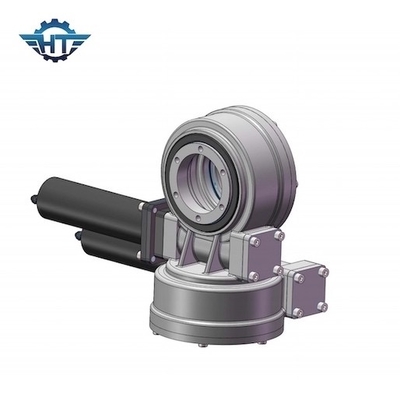

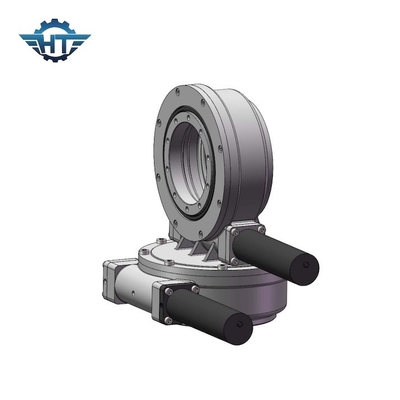

Ingesloten Huisvestende het Toestel Zwenkende Aandrijving van de 5 Duimworm voor Zonne Volgend Systeem en Satelliet
Zwenkende de Aandrijvingsbeschrijving van het wormtoestel
Zwenk aandrijving is een promotieproduct van zwenken lagers, dat gewoonlijk samengesteld uit worm is, turbo-type zwenken lagers, huisvesting en machtsmiddel. Het huisvesten wat uit gegoten staal gebruiken van uitstekende kwaliteit heeft zeer met hoge weerstand, het gebruik 42CrMo van het wormtoestel en gloed ionen is nitriding, zijn sterkte van de slijtageweerstand hoger, sterkere hardheid en levensduur langer in vergelijking met het binnenlandse traditionele gasnitriding 50Mn materiaal, en andere binnenlandse envelopworm. In het daadwerkelijke verrichtingsproces, moet de zwenkende aandrijving, als transmissie dragende component, grote askracht, radiale kracht en het ten val brengen van ogenblik dragen. om aan de vereisten van gebruik te voldoen, moet de zonne thermische zwenkende aandrijving voldoende sterkte en starheid verzekeren terwijl het hebben van uiterst hoge zwenkende nauwkeurigheid.
De Modelslewing drive performance Parameters van SDE
| SDE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5“ | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7“ | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9“ | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12“ | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14“ | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17“ | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21“ | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25“ | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Opmerking: De bovengenoemde afmetingen en de parameters kunnen, meer gedetailleerde afmetingen en parameters worden bijgewerkt of worden aangepast, alstublieft naar onze verkooptekeningen verwijzen.
Voordelen
1. Sterk ten val brengend die ogenblik bij het zwenken van ring wordt gebaseerd
2. Keur het wikkelen van wormaandrijving goed
3. Aandrijvings grotere lading voor het gebruiken van multitandcontact
4. Betere statische zelfsluitende functie
