Productdetails:
|
| Type: | VE6 zwenkende Aandrijving | Materiaal: | QT |
|---|---|---|---|
| toepassing: | PV-volgsysteem | Garantie: | 10 jaar |
| Kleur: | Vereiste klant | Binnengrens: | JA |
| Motor: | 24V | Eigenschap: | Het Leven van het 30 Jaargebied |
| Markeren: | 24V Motor Slewdrive,Solar Energy Slewdrive,Satellite Slewdrive |
||

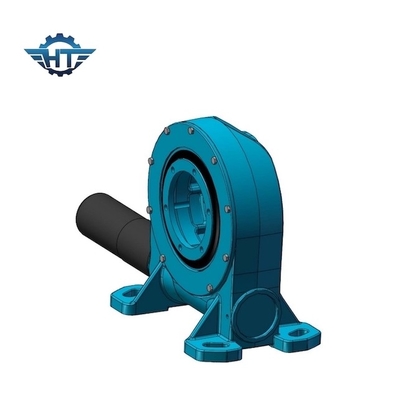

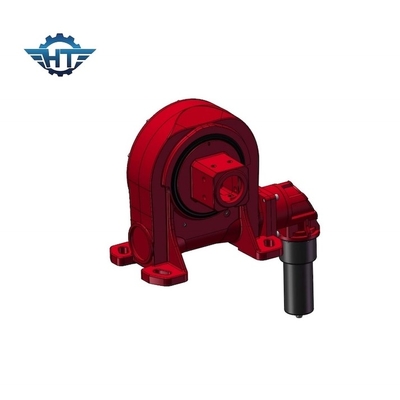

VE6 vierkante Buis Zwenkende Aandrijving met 24V-Motor Slewdrive voor PV Volgend Systeem
De vierkante Beschrijving van de Buis Zwenkende Aandrijving
Een verticale zelfsluitende zwenkende die aandrijving van het wormtoestel, algemeen als wormaandrijving of zwenkende lagers wordt verwezen, is volledig, klaar om systeem te installeren dat uit toestel of zwenkend ringslager, worm, basis, en volledig ingesloten huisvesting bestaat. Het kan met hydraulische of elektrische motoren, planetarische versnellingsbakken, AC motoren, stepper motoren enz. worden aangepast.
VE Modelperformance parameters
| VE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het houden van Torsie (kN.m) | Het overhellen Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (Graad) |
IP | Het werken Tep (℃) | Zelfsluitend | Gewicht (kg) |
| 3“ | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5“ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7“ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8“ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9“ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12“ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14“ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 kg |
| 17“ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 kg |
| 21“ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 kg |
| 25“ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 kg |
Eigenschappen
1. Omwentelings±60 graden
2. Verbinding van een drijfmotor van de links of rechts kant
3. Tijdens installatie, is het niet noodzakelijk om de tandwieloverbrengingsontruiming aan te passen; dit is reeds plaatste door de producent vóór fabriek
4. Het vet was gevuld vóór fabriek
5. Eenvoudige installatie en laag onderhoud
6. Rationeel ruimtegebruik
7. Het toestel is zelfsluitend; daarom is een rem niet noodzakelijk
8. Gemakkelijke en vloeiende methode om te beginnen en op te houden
9. Hoge het overhellen torsie, geschikt voor horizontale installatie
