Productdetails:
|
| Materiaal: | 50Mn, 42CrMo, QT | Model: | SDE3 |
|---|---|---|---|
| Nominaal vermogentorsie: | 600NM | Het houden van Torsie: | 1500 NM |
| kantelmoment: | 5800 NM | Omgevingstemperatuur: | -20℃~+120℃ |
| Geluidsniveau: | ≤50db | Geschatte Snelheid: | 0.2-1.2rpm |
| Markeren: | Dual Axis Solar Slew Drive,24VDC Motor Solar Slew Drive,600Nm Solar Slew Drive |
||

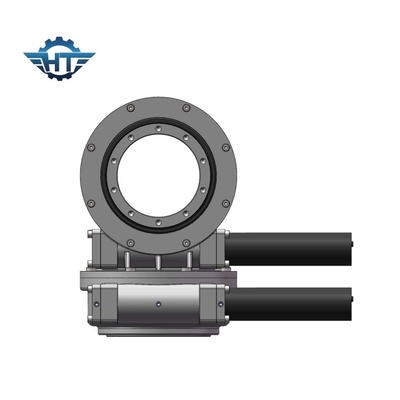

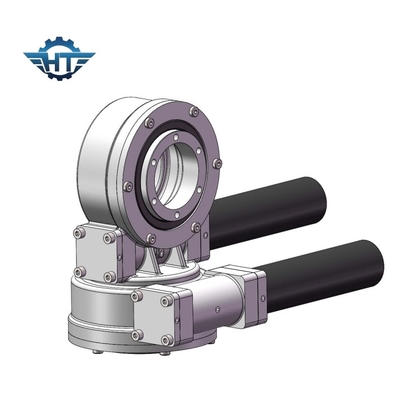

De dubbele As Zonne zwenkt Aandrijving met 24VDC-Motor en Codeurs voor Dubbele Asdrijvers en Satelliet
De dubbele Beschrijving van de As Zwenkende Aandrijving
Wij zullen maken perfecte producten en voorzien klanten van bevredigende toepassingservaring als ons ononderbroken doel zetten. Wij zijn zeer blij om onze beroepsbekwaamheden te gebruiken om klanten te voorzien van de producten van uitstekende kwaliteit, en te hopen dat door ononderbroken samenwerking, wederzijdse begrip en mededeling, verbeter en een win-win situatie bereik.
Technische Gegevens van SDE Modelslewing drive
| Model | Verhouding | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (N.m) | Het houden van Torsie (N.m) | Aslading (kN) | Radiale Lading (kN) | Efficiency | Precisie (°) | Zelfsluitend | Gewicht (kg) |
| 3“ | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ja | 25 |
| 5“ | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 34 |
| 7“ | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 56 |
| 9“ | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ja | 92 |
| 12“ | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 160 |
| 14“ | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 224 |
| 17“ | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 320 |
| 21“ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 492 |
| 25“ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 705 |
Onze Diensten & Sterkte
1.Raw materiaal van betrouwbare leveranciers;
2.Production het proces is in strikte overeenstemming met ISO9001-Kwaliteitsbeheersysteem.
3.Strict in-processkwaliteitscontrole en 100%-afgewerkt productinspectie vóór levering;
4. de inspecties van het derde partijproduct zijn aanvaardbaar op klantenverzoek.
5.Adoption van het gestandaardiseerde proces van het productontwerp en APQP, PPAP, FEMA voor toepassingsanalyse.
Eigenschappen
1. Hoge backholding torsie om de veiligheid van het zonne het volgen systeem te verbeteren
2. Binnen wikkelend wormaandrijving
3. Multitandcontact om hoge lading te verzekeren
4. Zelfsluitende functie
Toepassing
Zwenk aandrijving kan voor vlak-paneelvervoerder, kraan, en enige kolomkraan worden gebruikt, lift die opheffen, met autokraan, luchtvoertuig, de zonne-energie van de dagcruise, automatiseringsmateriaal en ander mechanisch materiaal. In de zonne photovoltaic industrie van de machtsgeneratie, zwenk aandrijving zijn over het algemeen uitgerust met de planetarische motor van gelijkstroom of AC reductiemiddelenmotor, en de hydraulische motor wordt gebruikt als systeem van de machtsaandrijving op de bouwmachines.
De dubbele as zwenkende aandrijving wordt gebruikt in dubbele as zonnedrijvers, heliostaten, geconcentreerde photovoltaics (CPV), en satellietantenne.
Door een dubbele as zwenkende aandrijving op een zonnestelsel toe te passen, zullen de panelen altijd georiënteerd worden naar de zon, geen kwestie het seizoen, tijd van de dag of breedte van de gebieden. Het kan de aanwinst van de projecteigenaar laten meer elektriciteitscapaciteit tot 40%. En zo meer opbrengst.
Verpakking & het Verschepen
1.Filling met rust-proof olie
2.packing met beschermende lagen
3.Fixed in het Triplexgeval, Pallet, Staalkader
