Productdetails:
|
| Model: | SDE7“ | Toestelverhouding: | 57:1 |
|---|---|---|---|
| Outputtorsie: | 2000 NM | Het houden van Torsie: | 13200 NM |
| Het overhellen Torsie: | 7500 Nm | Efficiency: | 40% |
| Kleur: | Zilvergrijs | Gewicht: | 56 kg |
| Markeren: | slewing ring drive,worm drive motor |
||

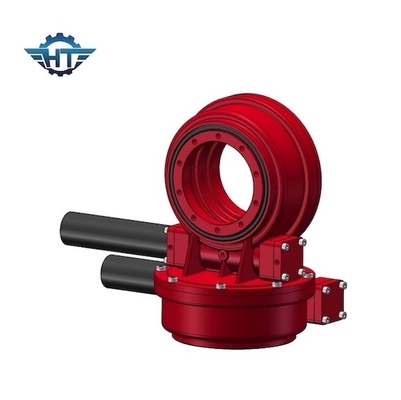

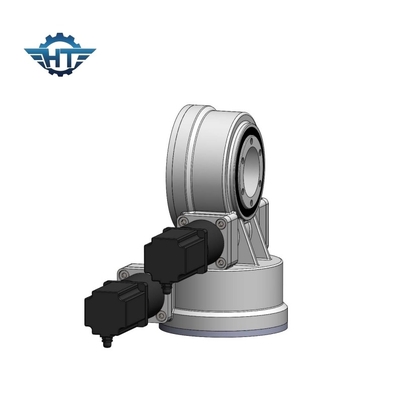

Zwenkt de Dubbele As van het wormtoestel Aandrijving voor Zonnedrijver met Multitandcontact en 24V-Motor
De dubbele As zwenkt Aandrijvingsbeschrijving
De gemeenschappelijkste zwenkende aandrijvingstoepassing voor de dubbel-as zwenkende aandrijving is dubbel-as zonnedrijvers, zoals heliostaten en geconcentreerde photovoltaics (CPV), en satelliet of radarschotels. Andere toepassingen omvatten automobielliften, robotachtige wapeninstelmechanismen, en stadiummateriaal.
De zonnedrijver de dubbele as aandrijving zwenkt is perfecte oplossing in de dubbele as zonne het volgen toepassingen.
De dubbele as zwenkt aandrijving heeft drie typesoplossingen met aandrijving zwenken:
In het algemeen, voor gemakkelijke steunstructuur, zwenkt sde aandrijving zou zijn de perfecte oplossing, maar andere twee zijn ook zeer populair.
SE twee zwenkt aandrijving
Één SE zwenkt aandrijving en één VE zwenkt aandrijving
De Modelslewing drive performance Parameters van SDE
| SDE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5“ | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7“ | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9“ | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12“ | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14“ | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17“ | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21“ | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25“ | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Zwenk Aandrijving in PV wordt toegepast die
| Productnaam | SDE7 zwenkende aandrijving |
| Outputtorsie | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Het overhellen Ogenbliktorsie | 7000 N.m; 5163 ft.lbs |
| Het houden van Torsie | 13200 N.m; 9736 ft.lbs |
| Statische Asclassificatie | 133.20 kN; 29943 pond |
| Statische Radiale Classificatie | kN 53; 11977 pond |
| Dynamische Asclassificatie | 31.90 kN; 7171 pond |
| Dynamische Radiale Classificatie | 27.91 kN; 6274 pond |
| Motoralternatieven | 12V/24V motor; Stepper Motor; Brushless Motor |
| Productenstijl | Dubbele As; Enige As; CPV/HCPV; Zonneschotel; Parabolisch; Zonnetoren |
| Toepassingseigenschap | Zonne Volgend Systeem, Industriële Machines |
| Zonnestelsel Vierkante Meter | 30 ㎡ |
Eigenschappen
1. Hoge backholding torsie om de veiligheid van het zonne het volgen systeem te verbeteren
2. Binnen wikkelend wormaandrijving
3. Multitandcontact om hoge lading te verzekeren
4. Zelfsluitende functie
