Productdetails:
|
| Materiaal: | QT | Model: | SDE7“ |
|---|---|---|---|
| Toestelverhouding: | 57:1 | Efficiency: | 40% |
| Standaardkleur: | RAL 9006 | Zelf-slot: | Ja |
| Garantie: | 5~10 Jaar | Toepassing: | satelliet antenne |
| Markeren: | slewing ring drive,worm drive motor |
||

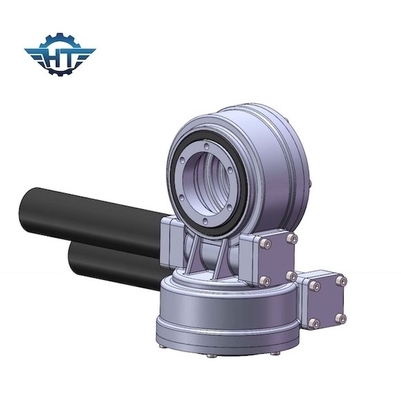

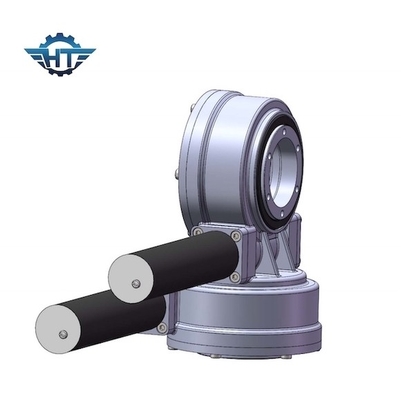

7 duim Twee Kleine As zwenkt Aandrijving met 24VDC-Toestelmotor of Nema voor Satellietantenne
Kleine As twee zwenkt Aandrijvingsbeschrijving
Het wormtoestel zwenkt de betere beschermende prestaties van aandrijvingseigenschappen, grote transmissietorsie, betere effectweerstand en snakt beroepsleven. De gemeenschappelijkste zwenkende aandrijvingstoepassing voor de dubbel-as zwenkende aandrijving is dubbel-as zonnedrijvers, zoals CSP (heliostaten, ook genoemd toren), geconcentreerde photovoltaics (CPV), satellietantenne of radarschotels. Andere toepassingen omvatten automobielliften, robotachtige wapeninstelmechanismen, en stadiummateriaal. De zonnedrijver de dubbele as aandrijving zwenkt is perfecte oplossing in de dubbele as zonne het volgen toepassingen.
Zwenk Aandrijving in Satellietantenne wordt toegepast die
| Productnaam | SDE7 zwenkende aandrijving |
| Outputtorsie | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Het overhellen Ogenbliktorsie | 7000 N.m; 5163 ft.lbs |
| Het houden van Torsie | 13200 N.m; 9736 ft.lbs |
| Statische Asclassificatie | 133.20 kN; 29943 pond |
| Statische Radiale Classificatie | kN 53; 11977 pond |
| Dynamische Asclassificatie | 31.90 kN; 7171 pond |
| Dynamische Radiale Classificatie | 27.91 kN; 6274 pond |
| Motoralternatieven | 12V/24V motor; Stepper Motor; Brushless Motor |
| Productenstijl | Dubbele As; Enige As; CPV/HCPV; Zonneschotel; Parabolisch; Zonnetoren |
| Toepassingseigenschap | Zonne Volgend Systeem, Industriële Machines |
| Zonnestelsel Vierkante Meter | 30 ㎡ |
De Modelslewing drive performance Parameters van SDE
| SDE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5“ | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7“ | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9“ | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12“ | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14“ | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17“ | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21“ | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25“ | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Applicatons
Dubbel as zonne volgend systeem
Precisieinstrumenten
CPV
Schotel
Satellietantenne
