Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Model: | SDE17 |
|---|---|---|---|
| OEM: | beschikbaar | Roteer Type: | Twee assen |
| Installatieplaats: | Dak en Gebied | Outputtorsie: | 9460 NM |
| Het overhellen Torsie: | 67000 NM | Het houden van Torsie: | 53040 NM |
| Markeren: | Het de Wormtoestel van SDE 17 zwenkt Aandrijving,As twee Zonne zwenkt Aandrijving,Zonne zwenk Aandrijving met Toestelmotor |
||

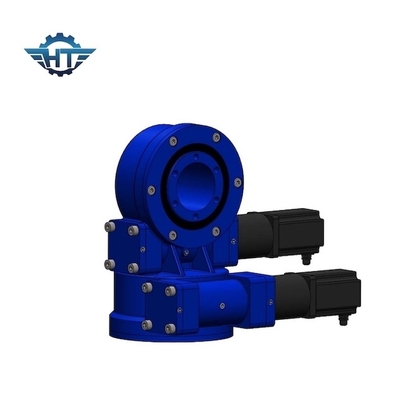

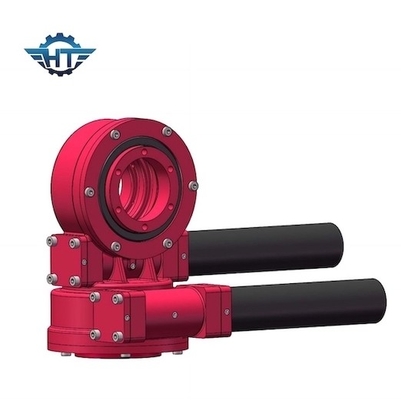

SDE17 het wormtoestel zwenkt Aandrijving met Toestelmotor voor Dubbel As Zonne Volgend Systeem
Het wormtoestel zwenkt Aandrijvingsbeschrijving
Het zonne volgende systeem is een photovoltaic systeem dat de zon kan automatisch volgen en de algemene machtsgeneratie verhogen, die tijdens fotothermische en photovoltaic machtsgeneratie optimaliseert het gebruik van zonlicht om de foto-elektrische omzettingsefficiency van het mechanische en elektrosysteem van de controleeenheid te verbeteren, die omvatten: aandrijvingsstructuur (roterend reductiemiddel, elektrische pushrod, wormtoestel en worm, enz.), controlemechanisme, volgende steun, sensor (neigingssensor, grenssensor), enz. Dubbele as zonnedrijver dan het zonne opzettende systeem om machtsgeneratie 30 ~50% te verhogen. Enige as zonnedrijver dan het zonne opzettende systeem om machtsgeneratie 15 ~ 30% te verhogen. De dubbele as zwenkt aandrijving wordt toegepast in het dubbele as zonne volgende systeem.
VE Modelperformance parameters
| VE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het houden van Torsie (kN.m) | Het overhellen Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (Graad) |
IP | Het werken Tep (℃) | Zelfsluitend | Gewicht (kg) |
| 3“ | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5“ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7“ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8“ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9“ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12“ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14“ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 kg |
| 17“ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 kg |
| 21“ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 kg |
| 25“ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 kg |
Parameters van SDE17
|
Gebruik |
Gebruikt voor dubbel zonne volgend systeem |
|
Nr van as |
Dubbele as |
|
Grootte |
17 duim |
|
Certificatie |
CE/ISO |
|
Leveringsdatum |
Binnen 15 dagen |
|
Outputtorsie |
9460 N.m |
|
Het overhellen torsie |
67000 N.m |
|
Achterholdingstorsie |
53040 N.m |
|
Toestelverhouding |
102:1 |
|
Levensduur |
30 jaar |
|
Beveiligingsniveau |
IP65 |
Verpakking en Vervoer
Allen zwenken aandrijving zullen met fumigration-vrij houten geval worden ingepakt.
Steun het overzeese vervoer, luchtvervoer, wegvervoer, drukt zoals TNT, DHL, UPS, EMS, Fedex, enz. voor steekproef en klein ladingsvervoer uit.
Opzettende Suggesties
1. Horizontale installatie
Het wordt geadviseerd om zwenkende aandrijvingsloodlijn aan de azimutas in zonnetoepassingen voor betere bescherming op te zetten
2. Verticale installatie
Het wordt geadviseerd om zwenkende aandrijving op te zetten die naar het volgende beeld in zonnetoepassingen verwijzen indien nodig.
