| Brand Name: | HangTuo |
| Model Number: | SDE3“ |
| MOQ: | 1 stuk |
| Prijs: | USD 1190~1600/ pc |
| Delivery Time: | 15~45 dagen |
| Payment Terms: | L/C, T/T, Western Union |

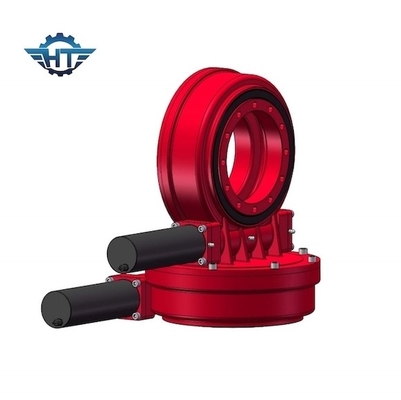

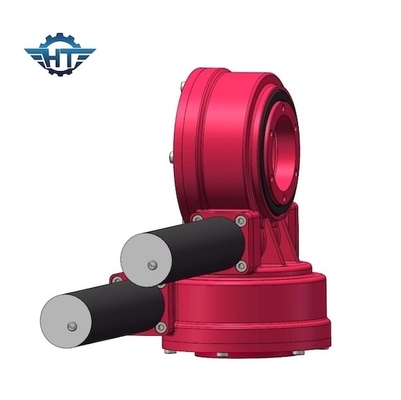

De tweeassige Worm zwenkt Aandrijving met de Planetarische Motor van 24VDC voor Dubbel As Zonne Volgend Systeem
De tweeassige Worm zwenkt Aandrijvingsbeschrijving
Het zwenkende lager wordt ook geroepen: De zwenkende van de ringslager/draaischijf dragende/zwenkende van de ringsenz. Zwenkende ring lagers kunnen as, radiale en ogenblikladingen acteren aanpassen enig of in combinatie en in om het even welke richting. Zij worden niet opgezet in een huisvesting of op een schacht, maar rechtstreeks aan een plaatsingsoppervlakte. De binnen en buitenring wordt voorzien van het opzetten van gaten. Beide ringen kunnen integrale toestellen hebben. Zij worden ook bedoeld als het zwenken van ringen en tafelbladlagers. Het zwenkende ringslager kan oscillerende (het zwenken) evenals roterende bewegingen uitvoeren. Zij kunnen zonder toestellen of met interne of externe toestellen worden gebruikt.
VE Modelperformance parameters
| VE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het houden van Torsie (kN.m) | Het overhellen Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (Graad) |
IP | Het werken Tep (℃) | Zelfsluitend | Gewicht (kg) |
| 3“ | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5“ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7“ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8“ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9“ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12“ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14“ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 kg |
| 17“ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 kg |
| 21“ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 kg |
| 25“ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 kg |
Parameters van SDE7
|
Gebruik |
Gebruikt voor dubbel zonne volgend systeem |
|
Nr van as |
Dubbele as |
|
Grootte |
7 duim |
|
Certificatie |
CE/ISO |
|
Leveringsdatum |
Binnen 15 dagen |
|
Outputtorsie |
2000 N.m |
|
Het overhellen torsie |
13500 N.m |
|
Achterholdingstorsie |
13200 N.m |
|
Toestelverhouding |
57:1 |
|
Levensduur |
30 jaar |
|
Beveiligingsniveau |
IP66 |
| Zelfsluitend | Ja |
| Efficiency | 40% |
| Gewicht | 21 kg |
Toepassingen van het Zwenken van Aandrijving
Zonne-energie, mijnbouwmachine, bouwmateriaal, haven machine hijsen, de overdrachtmateriaal van de havenolie, kust en zeekraan, graafwerktuig, concrete machine, het draaien grabbers en krukken, plastic en rubbermachine, weefselmachine, het registreren de industriemachines, windenergiegeneratie, elektronische elektrische centrale, de machines van de waterbehandeling, boormateriaal en het sturen toepassingen die.
