Productdetails:
|
| Toestelverhouding: | 31:1 | Materiaal: | Gietijzer |
|---|---|---|---|
| Model: | SDE3 | Opzettende methode: | Flens |
| Werkende Temperatuur: | -40℃~+120℃ | Outputsnelheid: | <1 t/min |
| Productnaam: | Verticale Zwenkende Aandrijving | Beveiligingsniveau: | IP66 |
| Markeren: | worm gear slew drive,slewing ring gear |
||

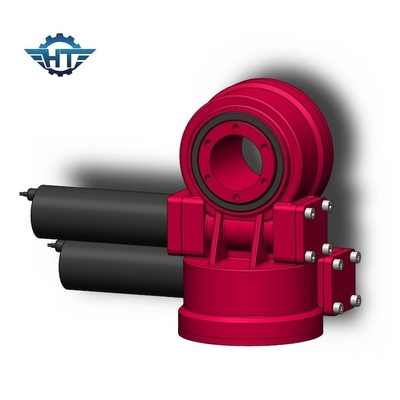

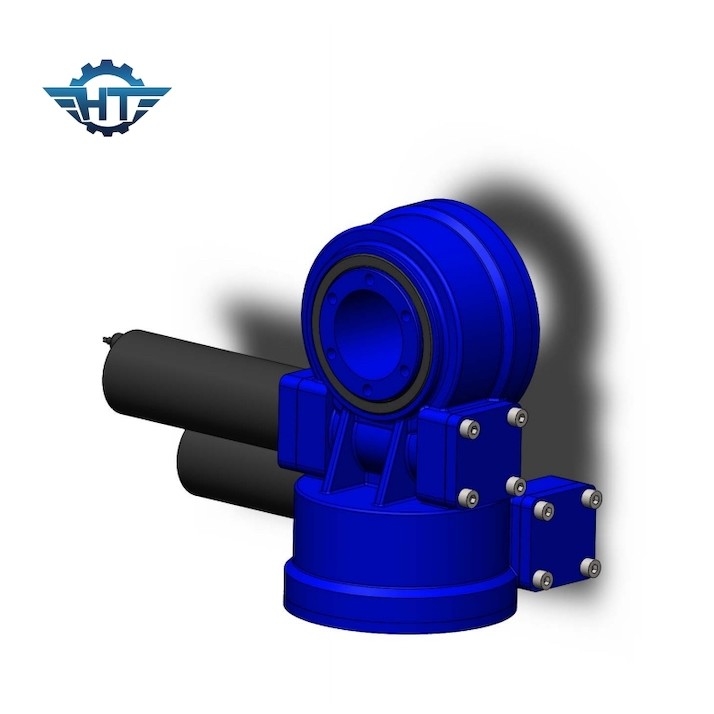

Versnellingsbak van de hoge Precisiesde3 de Zwenkende Aandrijving voor Dubbel As Zonne Volgend Systeem
Beschrijving van de hoge Precisiesde3 de Zwenkende Aandrijving
Zwenk aandrijving worden gebruikt voor gezamenlijke transmissie van as en radiale krachten evenals transmissie van het overhellen ogenblikken. De zwenkende aandrijving bestaat uit envelopworm, inschakelend toestel, hydraulische of elektrische bestuurders, en een volledig ingesloten huisvesting. Elk van onze reeksen worden ontworpen met het toestel van de zandloperworm.
Technische Gegevens van de Model Zwenkende Aandrijving van SDE
| Model | Verhouding | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (N.m) | Het houden van Torsie (N.m) | Aslading (kN) | Radiale Lading (kN) | Efficiency | Precisie (°) | Zelfsluitend | Gewicht (kg) |
| 3“ | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ja | 25 |
| 5“ | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 34 |
| 7“ | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 56 |
| 9“ | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ja | 92 |
| 12“ | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 160 |
| 14“ | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 224 |
| 17“ | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 320 |
| 21“ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 492 |
| 25“ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 705 |
Eigenschappen
1. Hoge backholding torsie om de veiligheid van het zonne het volgen systeem te verbeteren
2. Binnen wikkelend wormaandrijving
3. Multitandcontact om hoge lading te verzekeren
4. Zelfsluitende functie
Toepassing
De dubbele as zwenkende aandrijving wordt gebruikt in dubbele as zonnedrijvers, heliostaten, torenhitte geconcentreerde generators, geconcentreerde photovoltaics (CPV), schotelgenerator en satellietantenne.
1. zwenkende aandrijving voor dubbel as zonne volgend systeem
2. zwenkende aandrijving voor satelliet volgend systeem
3. zwenkende aandrijving voor concentraatpv volgend systeem
Q&A
1. Hoe kan ik kiezen?
Gelieve te specificeren de grootte van de wieldiameter, de breedte, het voltage, het vermogen en de zonder commissie snelheid van de vereiste motoren.
2. Kon ik steekproeven aan testkwaliteit en markt vooraf nemen?
Zeker, welkom om steekproeven te nemen om onze kwaliteit en dienst te testen.
3. Wat is de totale kosten voor steekproeven?
De totale steekproefcost= steekproef kostte + vracht
Wij zullen u de beste het verschepen kosten geven nadat u de geschikte toestelmotoren kiest
4. Hoe verscheept u steekproeven?
Overwegen van steekproefhoeveelheid is niet groot, wij de steekproeven van het steunschip door EMS, TNT of Fedex
5. Wat is uw minimumordehoeveelheid?
10 bevestigde reeksen na steekproeven
6. Wat is uw levertijd?
Voor standaardmonsters: binnen 7days; voor partijorden: binnen 25 dagen.
