Productdetails:
|
| Model: | SE14 | Toestelverhouding: | 85:1 |
|---|---|---|---|
| Efficiency: | 40% | Kleur: | RAL 9006 of zoals gevraagd |
| Toepassing: | Enige As en Dubbele As Zonnedrijvers | Bestuurder: | Motor |
| Garantie: | 5~10 Jaar | Eigenschap: | Met lange levensuur |
| Markeren: | De hoge Nauwkeurigheids Zonnedrijvers zwenken Aandrijving,SE14 de zonnedrijvers zwenken Aandrijving,kN 680 Zonne zwenkt Aandrijving |
||

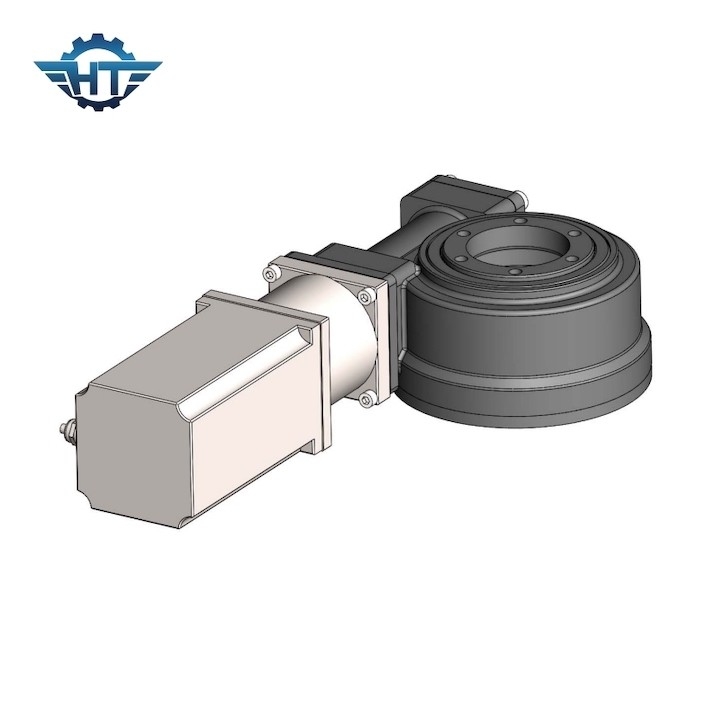

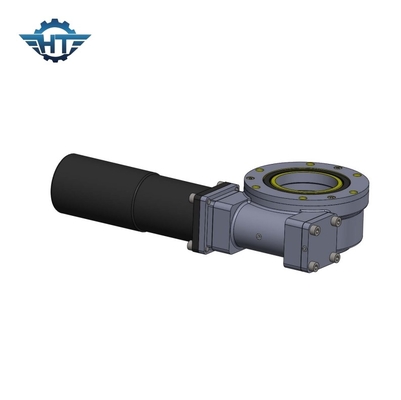

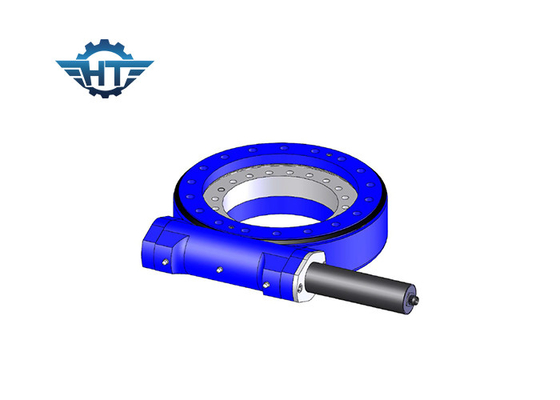

SE14 toestelverhouding 85/1 Hoge Nauwkeurigheid zwenkt Aandrijving voor Enige As en Dubbele As Zonnedrijvers
De hoge Nauwkeurigheid zwenkt Aandrijvingsbeschrijving
De zwenkende wormaandrijving bestaat etc. uit wormtoestel, wormschacht, huisvesting, lager, motor. De motoraandrijving de wormschacht, de worm en wikkelt worm en het toestel is bezet om de torsie te verhogen, stabiel en betrouwbaar. De zwenkende aandrijving kan meer aslading, radiaal lading en het overhellen ogenblik ondersteunen. De draaischijf of het kader roteert bij azimut en verhoging door aandrijving wordt gedreven te zwenken die.
Prestatieslijst van SE14
|
Model |
de horizontale aandrijving van de 14 duimworm |
|
Verhouding |
85:1 |
|
IP Rang |
IP66 |
|
Nominaal vermogentorsie |
kNm 44 |
|
Het overhellen Torsie |
kNm 135 |
|
Aslading |
kN 680 |
|
Radiale Lading |
kN 230 |
|
Het houden van Torsie |
kNm 68 |
|
Efficiency |
40% |
|
Precisie |
≤0.1 ° |
|
Zelfsluitend |
Ja |
|
Gewicht |
62 kg |
|
Het werk Temperatuur |
-30~+120 ℃ |
VE Modelperformance parameters
|
VE Modelperformance parameters |
||||||||||||
|
Model |
Nominaal vermogentorsie (N.m) |
Het houden van Torsie (kN.m) |
Het overhellen Torsie (kN.m) |
Aslading (kN) |
Radiale Lading (kN) |
Verhouding |
Efficiency |
Precisie (Graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend |
Gewicht (kg) |
|
3“ |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
12kg |
|
5“ |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
18kg |
|
7“ |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
32kg |
|
8“ |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
28kg |
|
9“ |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
52kg |
|
12“ |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
65kg |
|
14“ |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
88 kg |
|
17“ |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
135 kg |
|
21“ |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
192 kg |
|
25“ |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
251 kg |
Toepassing
De typische toepassingen omvatten zonnedrijvers, windturbines, satelliet en radarschotels, vrachtwagenkranen, mensenliften, nutsmateriaal, hydraulische materiaalgehechtheid, het materiaal van het oliehulpmiddel, bandmanagers, graafs, en automobielliften.
Er is meer dan 10 verschillende grootte, die van 3 ' grootte aan 25“ duimgrootte beginnen, onder hen is 5“, 7“, 9“ 12“, 14“, 17“, 19“ en 21“. Zij allebei worden wijd gebruikt in zonne volgende systemen (PV, CPV, HCPV en heliostaat) en regelmatige voertuigen, zoals mensenliften, vrachtwagenkranen, evenals modulaire voertuigen.
