Productdetails:
|
| Materiaal: | QT | Model: | SDE5 |
|---|---|---|---|
| Toestelverhouding: | 37:1 | Nominaal vermogentorsie: | 800 Nm |
| Het houden van Torsie: | 6000 Nm | Het overhellen Torsie: | 9200 Nm |
| Efficiency: | 40% | Standaardkleur: | RAL 9006 |
| Markeren: | worm gear slew drive,slewing ring gear |
||

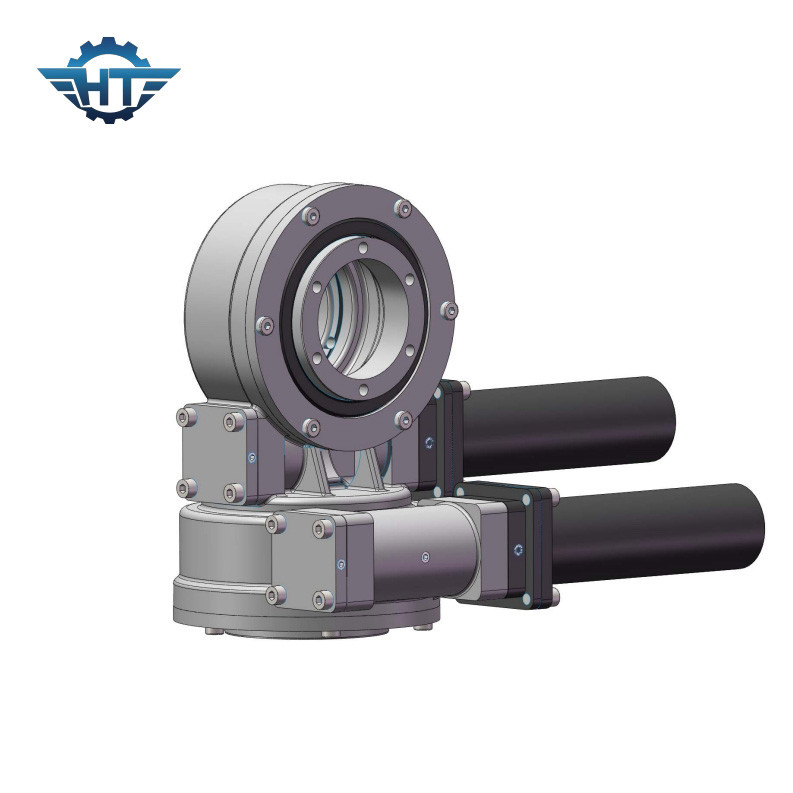

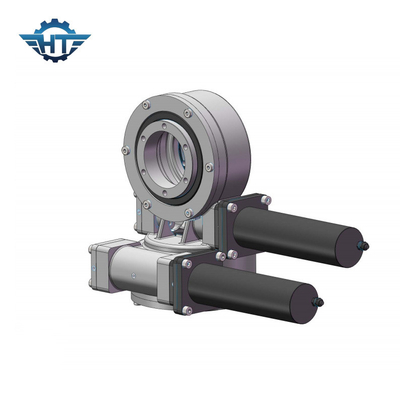

SDE5 de zelfslot Dubbele As zwenkt Aandrijvingsversnellingsbak met de Elektrische Zonnedrijvers van Drived
De dubbele As zwenkt de Beschrijving van de Aandrijvingsversnellingsbak
De prestaties van het zwenken van aandrijving gaan van 6kNm tot 220kNm van holdingstorsie, 200Nm aan 63kNm van outputtorsie, 500Nm aan 271kNm van het ten val brengen van de capaciteit van de ogenbliklading, en de verhoudingen van de versnellingsbakvermindering van 30:1 tot 156,600:1. De steun kan, of over een combinatie veelvoudige assen horizontaal, verticaal worden gedaan. VE wordt de reeks zwenkende aandrijving geadviseerd om de zwenkende aandrijving op te zetten die naar het trekken bovenkant in bijlage in zonnetoepassingen voor betere bescherming verwijzen. SE-de reeks die aandrijving zwenken wordt geadviseerd om de zwenkende aandrijvingsbovenkant - neer op de azimutas in zonnetoepassingen voor betere bescherming op te zetten en bescherming voor de verhogingsas toe te voegen. SDE-wordt de reeks zwenkende aandrijving opgezet van twee richtingen.
De Modelslewing drive performance Parameters van SDE
|
SDE Modelperformance parameters |
||||||||||||
|
Model |
Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) |
Aslading (kN) |
Radiale Lading (kN) |
Verhouding |
Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend |
Gewicht (kg) |
|
3“ |
600 |
1.5 |
5.8 |
10 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
25kg |
|
5“ |
800 |
6 |
9.2 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
34kg |
|
7“ |
2000 |
7.5 |
13.2 |
34 |
58 |
57:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
56kg |
|
9“ |
4300 |
16 |
27.2 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
92kg |
|
12“ |
5800 |
25 |
41 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
160kg |
|
14“ |
6750 |
48 |
45 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
224kg |
|
17“ |
9460 |
67 |
54 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
320kg |
|
21“ |
16000 |
89 |
65 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
492kg |
|
25“ |
21450 |
112 |
89 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
705kg |
Voordelen
1. Sterk ten val brengend die ogenblik bij het zwenken van ring wordt gebaseerd
2. Keur het wikkelen van wormaandrijving goed
3. Aandrijvings grotere lading voor het gebruiken van multitandcontact
4. Betere statische zelfsluitende functie
