Productdetails:
|
| Model: | 7 duim | Toestelverhouding: | 57:1 |
|---|---|---|---|
| Toepassing: | Zon Volgend Systeem | Bestuurder: | 220VAC/380VAC/24VDC-motor |
| Garantie: | 5~10 jaar | Certificaat: | ISO9001, CE |
| installatie: | Verticaal | Worm: | Envelopworm |
| Markeren: | worm drive gearbox,worm gear slewing ring |
||

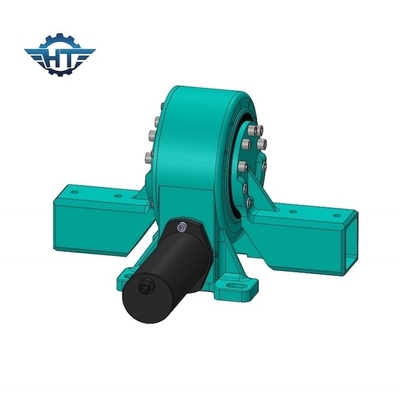

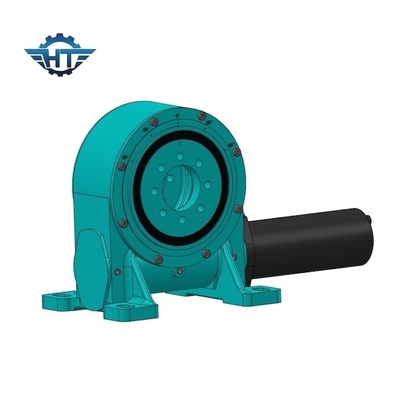

De hoge Zwenkende Aandrijving van de Torsie Enige As met Elektrische Motor voor Zon Volgend Systeem
De enige Beschrijving van de As Zwenkende Aandrijving
De SE ingesloten zwenkende aandrijving is nu het populairste type in de markt die kan helpen beweging in machines zoals windturbines, militaire uitrusting, graafs en ook in schone energie zoals zonnedrijvers aandrijven, concertrated zonnekrachtcentrales, in addtion, zou kunnen zijn ook van toepassing is op andere gebieden zoals medische apparatuur, bosbouw, afvalbeheer en industriële instelmechanismen. De huisvesting kapselt volledig alle aandrijvingscomponenten zoals de dubbele het wikkelen worm gearset, planetarische tandwieloverbrenging, en draaischijflager zodat in zij totale bescherming tegen de elementen hebben. De ingesloten aandrijving is ook voordelig als u zo binnenkant zo opzet om de delen in motionto niet te zien vermijden verwondend aan plaatsarbeiders.
De zwenkende aandrijving van SE is ideaal voor banen die zowel vereisen lading-houdt als rotatietorsie van dezelfde versnellingsbak. Volledig-ingesloten komt met technologie van de de zandloperworm van Hangtuo de gepatenteerde, of kegelaandrijving en dubbele het wikkelen worm gearsets waar vereist, voor maximum lading-holding en efficiency. Elke grootte wordt streng getest voor betrouwbare prestaties de types zich van 1 duim aan 25 duim uitstrekken die producerend 1.8kNm aan 89kNm van holdingstorsie, 0.3Nm aan 21kNm van outputtorsie, 1 kNm aan kNm 346 van het ten val brengen van de capaciteit van de ogenbliklading, en de verhoudingen van de versnellingsbakvermindering van 31:1 tot 150:1.
VE Modelperformance parameters
| VE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het houden van Torsie (kN.m) | Het overhellen Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (Graad) |
IP | Het werken Tep (℃) | Zelfsluitend | Gewicht (kg) |
| 3“ | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5“ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7“ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8“ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9“ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12“ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14“ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 kg |
| 17“ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 kg |
| 21“ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 kg |
| 25“ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 kg |
Installatie
Verticale installatie
Het wordt geadviseerd om de zwenkende aandrijving op te zetten die naar de tekeningsbovenkant verwijzen in zonnetoepassingen voor betere bescherming.
Voor andere toepassingen, zullen de opzettende richtingen op de evaluatie van het beveiligingsniveau worden gebaseerd en het zal voor betere bescherming beter zijn.
Horizontale installatie
Het wordt geadviseerd om de zwenkende aandrijvingsbovenkant - neer op de azimutas in zonnetoepassingen voor betere bescherming op te zetten en bescherming voor de verhogingsas toe te voegen.
Voor andere toepassingen, zullen de opzettende richtingen op de evaluatie van het beveiligingsniveau worden gebaseerd en het zal voor betere bescherming beter zijn.
