Productdetails:
|
| Model: | VE7 | Toestelverhouding: | 57:1 |
|---|---|---|---|
| Toepassing: | Geconcentreerde Krachtcentrales | Plaats van herkomst: | Changzhou, China |
| Bestuurder: | 12/24 VDC planetaire reductiemotor | Certificaat: | ISO9001, CE |
| installatie: | Verticaal | Onderhoud: | vrij |
| Kleur: | Zoals gevraagd | Weerslag: | minder dan 0,1 graden |
| Markeren: | worm drive gearbox,worm gear motor |
||

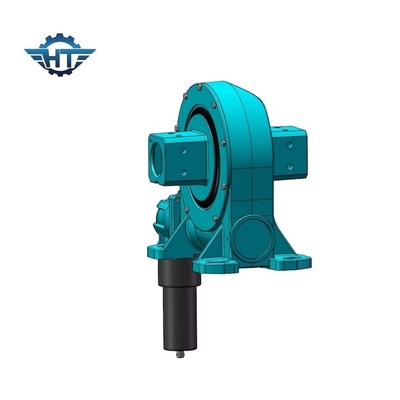

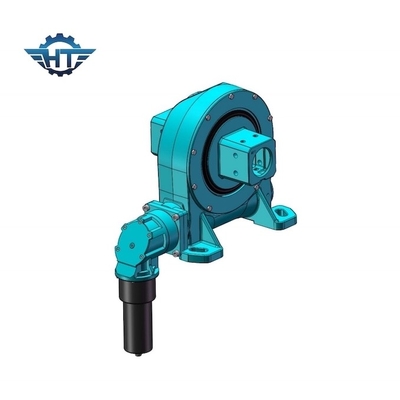

7 de Wormtoestel van de duim zwenkt het Verticale Enige As Aandrijving voor PV Posten en Geconcentreerde Krachtcentrales
Enige het Toestelbeschrijving van de Asworm
Functie
De zwenkende aandrijving functioneert met standaardwormtechnologie, waarin de worm op de horizontale schacht als bestuurder voor het toestel, in het algemeen, de schacht wordt gedreven door elektrische toestelmotor dienst doet.
Toestelverhouding
De omwenteling van de horizontale worm draait een toestel over een asloodlijn aan de schroefas. Deze combinatie vermindert de snelheid van het gedreven lid en vermenigvuldigt ook zijn torsie; het verhogen van het proportioneel als snelheid vermindert. De snelheidsverhouding van schachten hangt van de relatie van het aantal draden op de worm af aan het aantal tanden in het het wormwiel of toestel.
Zandloperworm
Onze zwenkende aandrijving gebruikt de technologie van de zandloperworm, waarin de worm wordt gevormd om meer tanden in het toestel in dienst te nemen. Deze verhoogde tandovereenkomst resulteert in grotere sterkte, efficiency en duurzaamheid.
VE Modelperformance parameters
| VE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het houden van Torsie (kN.m) | Het overhellen Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (Graad) |
IP | Het werken Tep (℃) | Zelfsluitend | Gewicht (kg) |
| 3“ | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5“ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7“ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8“ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9“ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12“ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14“ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 kg |
| 17“ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 kg |
| 21“ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 kg |
| 25“ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 kg |
Parameters
| Model: | VE7 | Plaats van Oorsprong | Changzhou, China |
| Merk | HANGTUO | Type | Ingesloten |
| Materiaal | 42CrMo, 50Mn | Outputtorsie | 1750 N.m |
| Het overhellen Ogenbliktorsie | 5 K N.m | Het houden van Torsie | 9.2 K N.m |
| Statische Asclassificatie | 34 KN | Statische Radiale Classificatie | 58 KN |
| Dynamische Asclassificatie | 17 KN | Dynamische Radiale Classificatie | 38 KN |
| Toestelverhouding | 57:1 | Efficiency | 40% |
Toepassingen
zonnedrijvers, windturbines, satelliet en radarschotels, vrachtwagenkranen, mensenliften, nutsmateriaal, hydraulische materiaalgehechtheid, het materiaal van het oliehulpmiddel, bandmanagers, graafs, en automobielliften.
