Productdetails:
|
| Model: | VE Reeks | Toestelverhouding: | 31:1~150:1 |
|---|---|---|---|
| Toepassing: | Zonneduurzame energie | Plaats van herkomst: | Changzhou, China |
| Motor: | Elektrische motor/hydraulische motor/servomotor | Certificaat: | ISO9001, CE |
| installatie: | Verticaal | Onderhoud: | vrij |
| Kleur: | Zoals gevraagd | Weerslag: | minder dan 0,1 graden |
| Markeren: | worm gear slewing ring,worm gear motor |
||

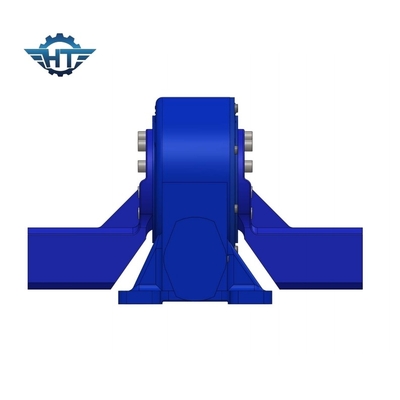

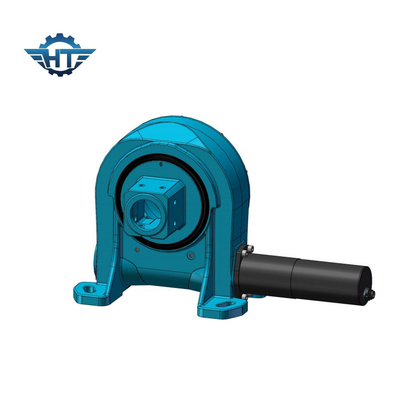

Het verticale Opgezette Enige Toestel van de Asworm zwenkt Aandrijving voor Zonneduurzame energie
Het wormtoestel zwenkt Aandrijvingsbeschrijving
Onze zwenkende aandrijving komt in een verscheidenheid van modelgrootte uit 1 duim aan 25 duim, strekken de prestaties zich van 0,3 uit tot kNm 21. Wij hebben ook zwenkende aandrijving van verschillende weerslag. De aandrijving is passend voor toepassingen die zowel ladingsholding als rotatietorsie van dezelfde versnellingsbak vereisen. Zij kunnen ook met dubbele assen van omwenteling, (draaiende assen tegelijkertijd) of met dubbele aandrijving op dezelfde as worden gemaakt, (twee wormdraden die hetzelfde ringstoestel in één as drijven), en kunnen verticaal, horizontaal worden opgezet of allebei.
VE Modelperformance parameters
| VE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het houden van Torsie (kN.m) | Het overhellen Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (Graad) |
IP | Het werken Tep (℃) | Zelfsluitend | Gewicht (kg) |
| 3“ | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5“ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7“ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8“ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9“ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12“ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14“ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 kg |
| 17“ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 kg |
| 21“ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 kg |
| 25“ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 kg |
Toepassingen
Het zwenkende aandrijvingsreductiemiddel kan in gelegenheden worden gebruikt die volledige cirkelomwenteling en vereisten met lage snelheid vereisen. Wanneer het noodzakelijk is om de grotere transmissie van de torsiemacht te bereiken, is de transmissie van de hogere precisiemotie, of een mechanisme met een compacte lichaamsstructuur en hogere integratievereisten kiezen, de zwenkende aandrijving een goede oplossing.
