Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Garantie: | 10 jaar |
|---|---|---|---|
| Toepassing: | De enige As helde Zonnedrijvers over | Roteer As: | Enige as |
| De dienst: | OEM ontwerp | Verpakking: | Triplex |
| Motor: | elektrische motor | Installatieplaats: | Dak en veld |
| Markeren: | worm gear slew drive,slewing ring gear |
||

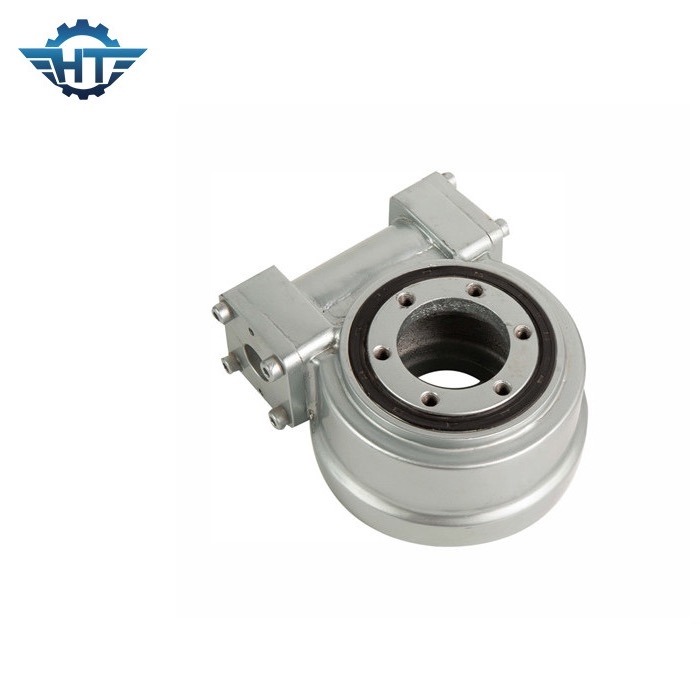

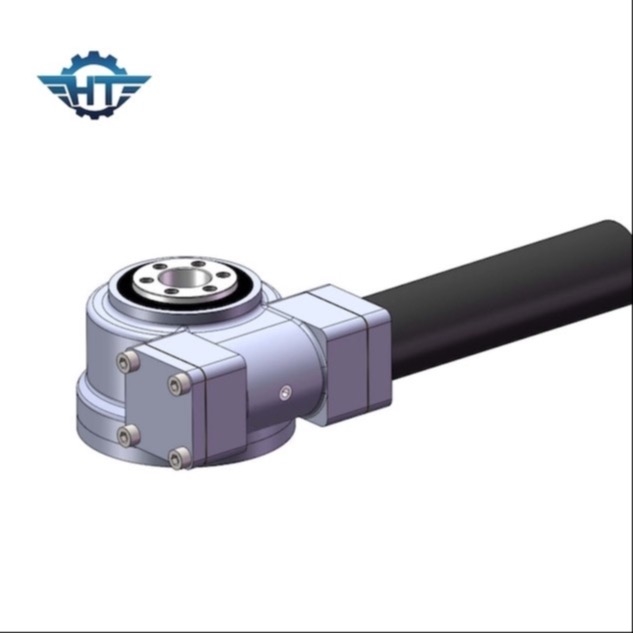

Horizontaal zwenk Aandrijvingsversnellingsbak voor Enige As Overgehelde Zonnedrijvers
Zwenk de Beschrijving van de Aandrijvingsversnellingsbak
SE zwenkt aandrijving is een goede keus wanneer het project in wilde ruwe arbeidsvoorwaarden en anticorrosief is. Het wordt ontworpen met gebogen tandtoestel, zal het de outputtorsie met het vlotte runnen van een superieure anti-zandstorm, gebiedsgebruik verhogen. Bestaat de Hangtuo zwenkende aandrijving hoofdzakelijk uit het zwenken het dragen, een wormtoestel, huisvesting en een hydraulische of elektrische motor. Collectief met Hangtuo betekent direct contact met ervaren technische specialisten, goede raad en voldaane aan overeenkomsten. De wijzigingen aan de eisen van kostuumklanten kunnen vlug en betrouwbaar worden uitgevoerd. Geen kwestie u wil een verschillende adapter voor de verbinding van de toestelmotor, de lange schacht, en het alternatieve het schilderen proces of de kleuren aanpassen. Goede documentatie als 3D tekeningen, het professionele ontwikkeling en testen van een prototype.
Prestatiesparameters van SE-reeks
| SE Modelperformance parameters | ||||||||||||
| Model |
Nominaal vermogen Torsie (N.m) |
Het overhellen Torsie (N.m) |
Holding Torsie (N.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep. (℃) |
Zelf sluiten |
Gewicht (kg) |
| 1“ | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3“ | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5“ | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7“ | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9“ | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12“ | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14“ | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17“ | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21“ | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25“ | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Toepassingen
De zwenkende aandrijving kan wijd voor zonne volgend systeem, CPV, CSP, HCPV, windturbine en satellietantenneschotel worden gebruikt. Die producten worden ontworpen voor met lange levensuur, werkend in harde milieuvoorwaarden.
Onze Voordelen
Snelle Reactietijden
Ervaring op lange termijn in intelligent-procescontrole voor massaproduktie evenals in klantgerichte productontwikkeling.
Productvoordeel
De worm zwenkende aandrijving het zwenken van van de Aandrijvings (Ingesloten Type, Verticaal Type, Dubbel Astype, Precisietype) Zandloper is gebaseerd op het zwenken dragend met sterke het overhellen ogenbliktorsie en statische zelfsluitende functie. Veel oppervlakte van het tandcontact wordt ontworpen speciaal voor het drijven van hoge lading.
Stabiele Kwaliteit
Punten van de opstellings bedragen de Kritieke Kwaliteitscontrole, 9 posities door de installatie. Wij punten van de opstellings de kritieke kwaliteitscontrole, maken kwaliteitscontroleinstructies strikt aan controle in zeer belangrijk proces. Wij gebruiken hoge precisie & de kaliberbepaling van de metingsmaat.
Het testen
Geavanceerd metingsapparaat
De meting zou moeten worden gekalibreerd, kunnen de controle en slechts de gekwalificeerde maat worden gebruikt.
