Productdetails:
|
| Model: | 7 duim | Toestelverhouding: | 57:1 |
|---|---|---|---|
| Toepassing: | parabolische thermisch | Plaats van herkomst: | Changzhou, China |
| Bestuurder: | Stepper Motor | Installatie: | Verticaal |
| Kleur: | zoals gevraagd | Weerslag: | minder dan 0,03 graden |
| Markeren: | worm drive gearbox,worm gear motor |
||

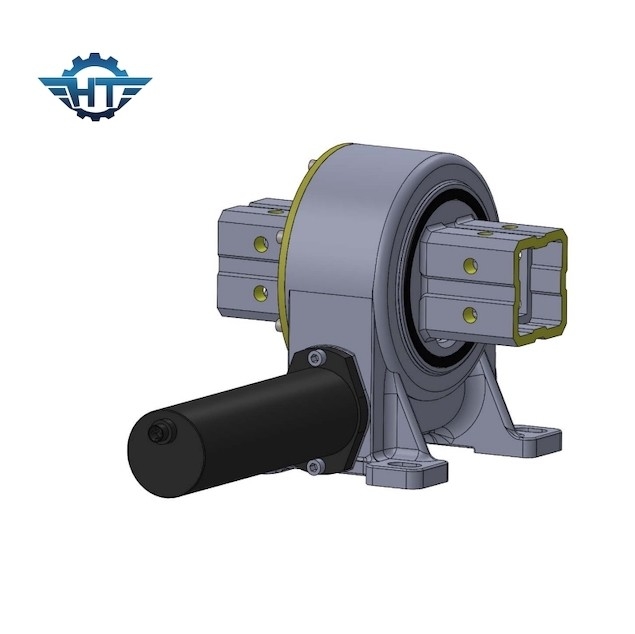

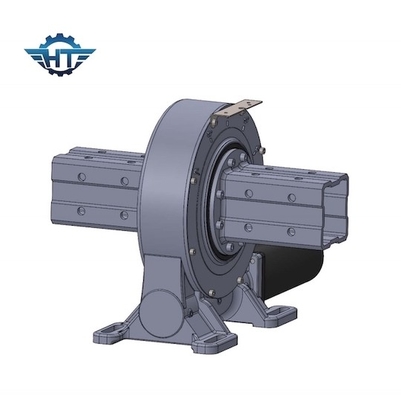

De verticale Opgezette Ingesloten Versnellingsbak van de Huis Hoge Precisie voor Fresnel en Parabolisch
Verticaal Opgezette Zwenkende Aandrijving
1. Omwenteling 360 graden
2. Verbinding van een drijfmotor van de links of rechts kant,
3. Tijdens installatie, is het niet noodzakelijk om de tandwieloverbrengingsontruiming aan te passen; dit is reeds plaatste door de producent vóór fabriek
4. Eenvoudige installatie en laag onderhoud
5. Rationeel ruimtegebruik
6. Het toestel is zelfsluitend; daarom is een rem niet noodzakelijk
7. Gemakkelijke en vloeiende methode om te beginnen en op te houden
8. Hoge nauwkeurigheid
VE Modelperformance parameters
| VE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het houden van Torsie (kN.m) | Het overhellen Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (Graad) |
IP | Het werken Tep (℃) | Zelfsluitend | Gewicht (kg) |
| 3“ | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5“ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7“ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8“ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9“ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12“ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14“ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 kg |
| 17“ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 kg |
| 21“ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 kg |
| 25“ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 kg |
Toepassing
Het toestel en de worm zijn contact in een voorwaarde van dichtbij perfect netwerk. Dit zal op zijn beurt toestaat voor een hoogst efficiënte overdracht van stuwende kracht, eenvormige ladingsdistributie en een zeer indrukwekkend niveau van het plaatsen nauwkeurigheid in aandrijving. De gemeenschappelijkere toepassingen zijn zonne-energie, windenergie en diverse het automatische volgen machines op lange termijn. wegens de compacte structuur en de korte transmissieketen, is de roterende aandrijving gemakkelijker om hogere precisie te bereiken en gemakkelijker om digitale controle uit te voeren, zodat wordt het ook wijd gebruikt op het gebied van industriële robots.
