Productdetails:
|
| Model: | VE9 | Het houden van Torsie: | kNm 80 |
|---|---|---|---|
| Het overhellen Torsie: | 68000 NM | Outputtorsie: | kNm 16 |
| Aslading: | kN 60 | Radicale Lading: | kN 130 |
| Certificaten: | ISO9001, CE | Zelf-slot: | Ja |
| Markeren: | 9 duim die Aandrijvingsversnellingsbak zwenken,De wormaandrijving zwenkt aandrijvingsversnellingsbak,De hydraulische Motor zwenkt aandrijvingsversnellingsbak |
||

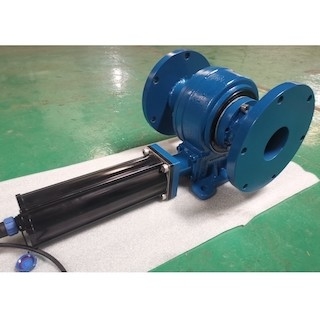

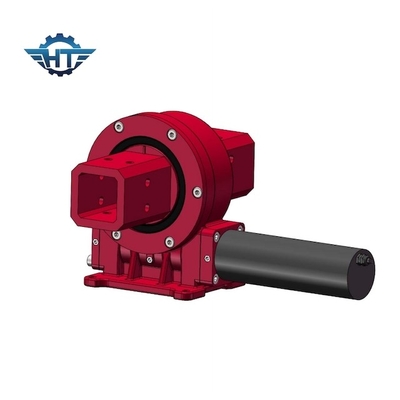

9 duim die Aandrijvingsversnellingsbak, Elektromotor voor de Volgende Systemen van de Zonnepaneelzon zwenken
De zwenkende Beschrijving van de Aandrijvingsversnellingsbak
SE: betekent horizontaal (glijdende dragende structuur), SDE: betekent verticaal en horizontaal (glijdende dragende structuur), VE: de middelenverticaal (glijdende dragende structuur), Z voor S betekent nul ontruiming;
3~25: Vertegenwoordigt de specificaties van 3 duim aan 25 duim;
A: Wijst op de code van het conventionele apparaat. Als het apparatenontwerp belangrijke veranderingen heeft, kan de code B, C… worden gebruikt;
61: Vertegenwoordigt de verminderingsverhouding van het zwenkende apparaat (aantal tanden). ;
M: wijst erop dat het zwenkende lager metrische ingepaste gaten goedkeurt; zonder M betekent dat het zwenkende lager duim ingepaste gaten goedkeurt;
Ha: wijst erop dat de zwenkende ring. wordt gedoofd; HC: wijst erop dat de zwenkende ring niet. wordt gedoofd; HD: wijst erop dat de zwenkende ring. wordt gedoofd;
HK: wijst op de QPQ-behandeling van de buitenring van de zwenkende ring. HN: wijst op de nitriding behandeling van de buitenring van de zwenkende ring.;
B: wijst erop dat het eind van de worminput een 6B-lat is (12M wijst erop dat het eind van de worminput een gat Φ12. is; 25M wijzen erop dat het eind van de worminput een gat Φ25 is;
160 betekenen dat een hydraulische motor van 160CC op het eind van de worminput geïnstalleerd is. 24 betekenen dat een 24V motor geïnstalleerd is op het eind van de worminput aanpaste; …);
R: de middelen herstellen installatie.; L: middelen verlaten installatie.;
C: betekent blind GLB; A: betekent de richting van de hydraulische haven van de motorolie naar buiten onder ogen ziet (I: betekent de richting van de hydraulische haven van de motorolie binnenste onder ogen ziet;); E: middelen met een codeur;
VE Modelperformance parameters
| VE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het houden van Torsie (kN.m) | Het overhellen Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (Graad) |
IP | Het werken Tep (℃) | Zelfsluitend | Gewicht (kg) |
| 3“ | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5“ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7“ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8“ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9“ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12“ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14“ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 kg |
| 17“ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 kg |
| 21“ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 kg |
| 25“ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja |
251 kg |
Toepassingen
Er zijn vele toepassingen waar een roterende aandrijving kan worden gebruikt, primair omdat het voor toepassingen passend is die lading vereisen om macht en rotatietorsie te handhaven.
De typische toepassingen van de schommelingsaandrijving omvatten, maar zijn niet beperkt tot: zonnedrijver, windturbine, de lift van mensen, hydraulische machines, telehandler, graafwerktuig, lift, kranen, boormateriaal, militaire uitrusting.
