Productdetails:
|
| Type: | Verticale Zwenkende Aandrijving | Materiaal: | 42CRMN of 50Mn |
|---|---|---|---|
| Toepassing: | Zonne Verwarmingssysteem | Garantie: | 10 jaar |
| Kleur: | Vereiste klant | Grootte: | 3 duim - 25 Duim |
| Motor: | 24V gelijkstroom-Motor | Eigenschap: | Met lange levensuur |
| Markeren: | Het Toestel van de elektrische Motorworm zwenkt Aandrijving,Het compacte VE5-Wormtoestel zwenkt Aandrijving,Het zonne Verwarmingssysteem zwenkt Aandrijving |
||

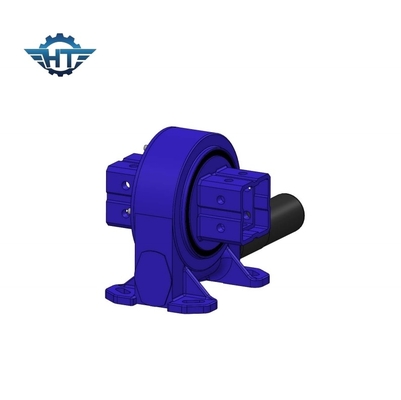

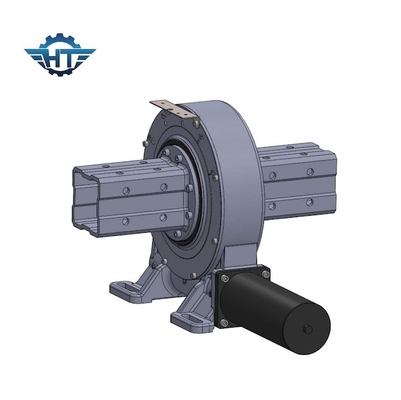

Het compacte VE5-Wormtoestel zwenkt Aandrijving met Elektrische Motor voor Zonne Verwarmingssysteem
Het wormtoestel zwenkt Aandrijvingsbeschrijving
De de generatietechnologie van de trog zonne thermische macht legt het zonlicht op de brandpuntslijn de nadruk door een trog parabolische concentrerende spiegel, en de collector is geïnstalleerd op de brandpuntslijn. Om de zonne stralingsenergie te absorberen na zich het concentreren. Nadat de vloeistof in de buis wordt verwarmd, vloeit het door de warmtewisselaar om het water te verwarmen om stoom te produceren, die door middel van een cyclus van de stoommacht wordt geproduceerd. Het de generatiesysteem van de trog zonne thermische macht omvat hoofdzakelijk een hitte verzamelend systeem, een systeem van de hitteopslag, een systeem van de hitteuitwisseling, en een systeem van de machtsgeneratie. De hitte die systeem verzamelen is hoofdzakelijk samengesteld uit een hitte verzamelend buis, een het verzamelen spiegeloppervlakte, een ondersteunende structuur en een controlesysteem. Zwenk aandrijving zijn het essentiële onderdeel in de ondersteunende structuur.
Parameters van VE Zwenkende Aandrijving
| Model | Verhouding | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (N.m) | Het houden van Torsie (N.m) | Aslading (kN) | Radiale Lading (kN) | Efficiency | Precisie (°) | Zelfsluitend | Gewicht (kg) |
| 3“ | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ja | 12 |
| 5“ | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 18 |
| 7“ | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 32 |
| 8“ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ja | 28 |
| 9“ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ja | 52 |
| 12“ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 65 |
| 14“ | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 88 |
| 17“ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 135 |
| 21“ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 192 |
| 25“ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 251 |
Eigenschappen
1. Roteer van 0~180°
2. Sluit links of rechts een drijfmotor aan de kant aan
3. Het vet was gevuld vóór fabriek
4. Eenvoudige installatie
5. Rationeel ruimtegebruik
6. Het toestel is zelfsluitend; daarom is een rem niet noodzakelijk
7. Gemakkelijke en vloeiende methode om te beginnen en op te houden
8. Hoge backholding torsie, geschikt voor verticale installatie
9. Laag onderhoud
