Productdetails:
|
| Type: | Worm en tandwiel zwenkende aandrijving | Materiaal: | 42CRMN of 50Mn |
|---|---|---|---|
| Toepassing: | Zonnepaneel Volgend Systeem | Garantie: | 5~10 Jaar |
| Kleur: | zonodig | Grootte: | 3 ~ 25 inch |
| Motor: | 24VDC/12VDC/48VDC/220VAC | Eigenschap: | Met lange levensuur |
| Markeren: | Verticale Zwenkende Aandrijving met Reductiemiddelenmotor,24VDC verticale Zonne Zwenkende Aandrijving,De Verticale Zwenkende Aandrijving van de zondrijver |
||

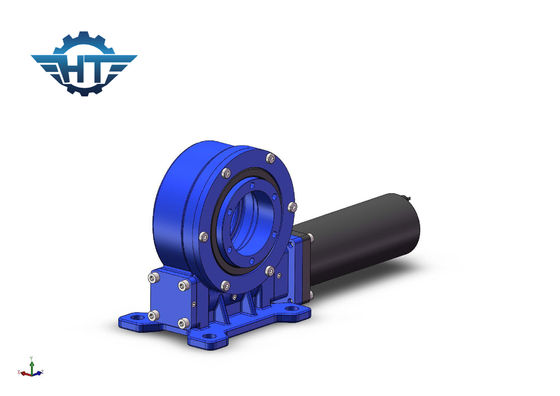

VE9 zwenkende Aandrijving met Reductiemiddelenmotor voor de Zonne Volgende Systemen van de Zondrijver
De worm en het Toestel zwenken Aandrijvingsbeschrijving
VE reeks zwenkende aandrijving met de planetarische toepassingen van de reductiemiddelendoos hoofdzakelijk voor zonne volgend systeem met inbegrip van enig zon volgend systeem, het dubbele volgende systeem van de aszon, industriële toepassingen zoals krukkraan, slewingdeck kraan, het ontwerp van de kraankruk, de aandrijving van de graafwerktuigschommeling.
Ons uniek planetarisch de versnellingsbak zwenkend aandrijving van de toestelvermindering het werk principe maakt zich want de zonnedrijver een grote radiale lading toe te schrijven aan de evenredige distributie van torsie draagt. Wat meer, onze zwenkende aandrijving is heeft hydraulische motorconfiguraties. Wij hebben al reeks versnellingsbakgrootte zwenken ontmoeten de klanten verschillende vraag.
Eigenschappen
1. Roteer binnen ±60°, hard einde om systeemveiligheid te verzekeren
2. Sluit links of rechts een drijfmotor van de kant aan
3. De ontruiming is reeds plaatste door de producent vóór fabriek, geen behoefte aan te passen wanneer installatie
4. Het vet was gevuld vóór fabriek
4. Eenvoudige installatie en laag onderhoud
5. Compact ontwerp en ruimtebesparing
6. Het toestel is zelfsluitend, geen behoefte van rem
7. Gemakkelijke en vloeiende methode om te beginnen en op te houden
8. Hoge het overhellen torsie, geschikt voor horizontale installatie
Verticale de Prestatiesparameters van de Reeks Zwenkende Aandrijving
| Model | Verhouding | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (N.m) | Het houden van Torsie (N.m) | Aslading (kN) | Radiale Lading (kN) | Efficiency | Precisie (°) | Zelfsluitend | Gewicht (kg) |
| 3“ | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ja | 12 |
| 5“ | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 18 |
| 7“ | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 32 |
| 8“ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ja | 28 |
| 9“ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ja | 52 |
| 12“ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 65 |
| 14“ | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 88 |
| 17“ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 135 |
| 21“ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 192 |
| 25“ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 251 |
Toepassingen
De zwenkende aandrijving wordt gebruikt rondom de wereld. De toepassingsgebieden omvatten het volgende:
Leidingstransmissie in kraan reizende toestellen en op zwaar werk berekende vervoerders, in liftplatforms, in tangen, tang, en andere roterende apparaten in de sector van de bouwmachine.
Zonne volgende systemen
Windenergie
Schotels
Satellietantenne enz.
