Productdetails:
|
| Materiaal: | QT | Model: | SDE7“ |
|---|---|---|---|
| Toestelverhouding: | 57:1 | Nominaal vermogentorsie: | 2000 NM |
| Het houden van Torsie: | 13500 NM | Het overhellen Torsie: | 13200 NM |
| Installatie: | Dubbele Opgezette As | Standaardkleur: | zoals gevraagd |
| Markeren: | worm gear slewing ring,worm gear motor |
||
De dubbele de Aandrijvings Zonnedrijver van de Asworm zwenkt Aandrijving voor het Volledige Cirkel Volgen
De wormaandrijving zwenkt Aandrijvingsbeschrijving
De zonne volgende systemen omvatten enig as zonne volgend systeem en dubbel as zonne volgend systeem. Het enige as zonne volgende systeem omvat overgeheld en kiest vlak volgend systeem uit.
Voor een dubbele as het zonne volgende die systeem, op de structuur van de differenctsteun wordt gebaseerd, drie types van aandrijvingsoplossingen zwenkt zou kunnen zijn van toepassing geweest:
1. gebruik twee horizontale (SE-type) enige as zwenkt aandrijving.
2. gebruik horizontale één (SE-type) en een andere verticaal (VE type).
3. gebruik een dubbele as zwenken aandrijving. (SDE-Type)
Elk van die oplossingen kunnen verticaal als horizontaal het volgen van de zon bereiken zowel die betekent volgend de zon met direct de hele tijd zonlicht.

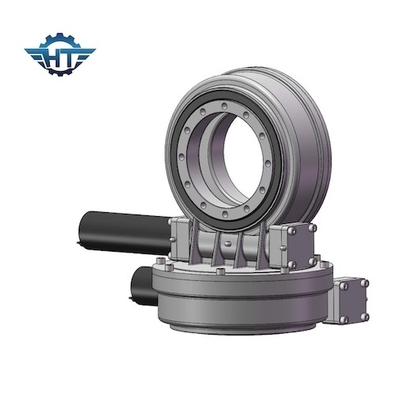

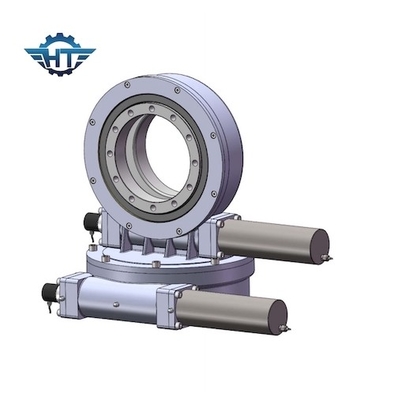

SDE7 zwenk Aandrijving in Dubbel As Zonne Volgend Systeem dat wordt toegepast
| Productnaam | SDE7 zwenk Aandrijving |
| Outputtorsie | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Het overhellen Ogenbliktorsie | 7000 N.m; 5163 ft.lbs |
| Het houden van Torsie | 13200 N.m; 9736 ft.lbs |
| Statische Asclassificatie | 133.20 kN; 29943 pond |
| Statische Radiale Classificatie | kN 53; 11977 pond |
| Dynamische Asclassificatie | 31.90 kN; 7171 pond |
| Dynamische Radiale Classificatie | 27.91 kN; 6274 pond |
| Motoralternatieven | 12/24/48 VDC Motor; Stepper Motor; Brushless Motor |
| Productenstijl | Dubbele As; CPV/HCPV; Zonneschotel; Zonnetoren |
| Toepassingseigenschap | Zonne Volgend Systeem, Industriële Machiner |
| Geadviseerd Vierkant van Comité | 30 vierkante meters |
De Modelslewing drive performance Parameters van SDE
| SDE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5“ | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7“ | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9“ | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12“ | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14“ | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17“ | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21“ | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25“ | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
De aangepaste Diensten
1. Speciaal die ontwerp op verschillende toepassingen en projecten wordt gebaseerd
2. De verschillende types van motoren zouden, zoals hydraulische motoren, stepper motoren, elektromotoren enz. kunnen worden aangepast.
3. De verschillende die kleuren zijn beschikbaar op RAL-code worden gebaseerd; onze standaardkleur is RAL 9006.
