Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Model: | VE9 |
|---|---|---|---|
| Toestelverhouding: | 61:1 | Nominaal vermogentorsie: | 6100 NM |
| Het houden van Torsie: | 36000 NM | Het overhellen Torsie: | 16300 NM |
| Handelsmerk: | Neutraal, aangepast OEM, | Standaardkleur: | RAL 9006 |
| Markeren: | De verticaal zwenkt Ring Drive 9“,Buis 110 zwenkt Ring Drive,Verticale zwenkende dragende aandrijving 9“ |
||

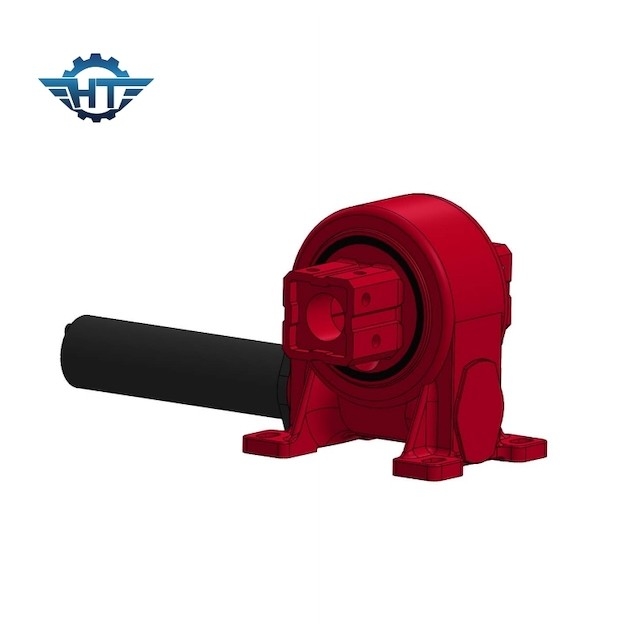

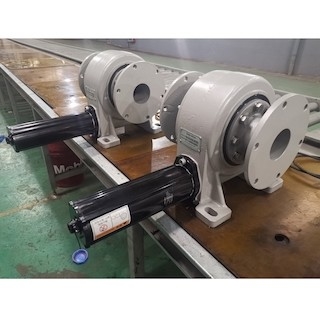

Verticale 9 Duim die Aandrijving met Buisgrootte 110 zwenken voor Enig As Volgend Systeem
Zwenkende de Aandrijvingsbeschrijving van het wormtoestel
VE9-kan de enig-as zwenkende aandrijving rond één as roteren en is van verschillend nominaal torsie en holdings en het overhellen ogenblik. Wij kunnen zowel het standaard als aangepaste die type verstrekken op de eisen van klanten wordt gebaseerd. Het is het gemakkelijkst te installeren, en het meest meestal gebruikt. De zwenkende aandrijving van VE7 biedt verticale steun en een volledig-ingesloten aandrijving in één krachtige eenheid aan.
VE Modelperformance parameters
| VE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het houden van Torsie (kN.m) | Het overhellen Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (Graad) |
IP | Het werken Tep (℃) | Zelfsluitend | Gewicht (kg) |
| 3“ | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5“ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7“ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8“ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9“ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12“ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14“ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 kg |
| 17“ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 kg |
| 21“ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 kg |
| 25“ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 kg |
Productvoordelen
1. Hoge backholding torsie
2. Zelfsluitend om de veiligheid van het zonne het volgen systeem te verbeteren
2. Hard einde binnen
3. Binnen wikkelend wormaandrijving
4. Multitandcontact om hoge lading te verzekeren en weerslag te minimaliseren
